中能仪表认为变送器在测量过程中，常常会出现一些故障，故障的及时判定分析和处理，对正在进行了生产来说是至关重要的。江苏中能仪表科技有限公司的技术员工根据日常维护中的经验，总结了一些判定分析方法和分析流程。

首先回顾差压变送器在故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修。

然后观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。

最后开始原因检测

　　1.断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进下步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从表体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。

　　2.短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。

在仪表维护中，由于差压变送器导压管排放不及时，或介质脏、粘等原因，正负导压管堵塞是经常发生的事，通常正导压管堵塞的现象是：变送器输出下降、上升或不变。

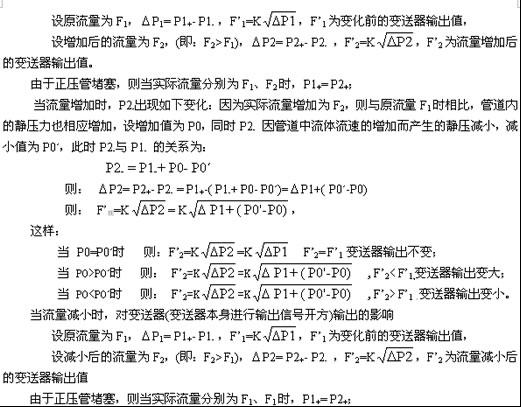

当流量增加时，对变送器(变送器本身进行输出信号开方)输出的影响

　　由于正压管堵塞，则当实际流量分别为F1、F1时，P1+= P2+；

当实际流量由F1减小到F2时，管道中的静压也相应的降低，设降低值为P0；同时，当实际流量下降至F2时，P2-值也要因为管内流体流速的降低而升高，设升高值为P0’。

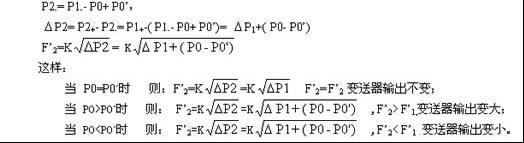

此时，P2-与P1-的关系为

　　一般情况下，导压管的堵原因主要是由于测量导压管不定期排污或测量介质粘稠、带颗粒物等原因造成。

　　3. 分部检测：将测量回路分割成几个部分，如：供电电源、信号输出、信号变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置。

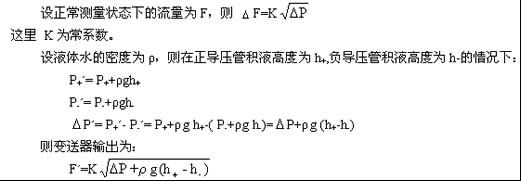

　设正导压管取压点压力为P+，负导压管取压点压力为P-，差压变送器正端压力为P+?，差压变送器负端压力为P-?。

△P= P+- P-

△P’= P+?- P-?

正常测量下：

△P= △P?

当h+>h-时 变送器实际测得的差压增大，输出流量信号变大，

当h+即：变送器测量输出的流量信号与实际流量不符，产生测量误差。

这里，由于正压导管取压方式的原因，随着时间的增加，h+逐渐大于h-，测得的流量也增大。

　4.替换检测：将怀疑有故障的部分更换，判断故障部位。如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。
