YB23系列隔离式差压变送器可和工业仪表连接，实现生产过程中对腐蚀性介质差压及液位流量的自动测量和控制。选用高精度、高稳定性双隔离金属膜片的力敏芯片，经严格精密的温度补偿，信号放大，V/I转换，将压差、 流量等参数可靠的转换成工业标准的4～20mA或0～10mA信号输出，广泛用于石油、化工、治金、电力、轻纺、环保等领域。

隔离式压力传感器技术性能

量 程 范 围	0～10、35…1000(KPa)
	0～2…7(MPa)
过 载 压 力	2倍满量程
静       压	10～12MPa
测 量 介 质	与316L不锈钢兼容的气体、液体
输 出 信 号	4～20mA 0～10mA 二线制
	1～5VDC 0～5VDC 三线制
供 电 电 压	12～36VDC (标定值为+24VDC)
精 确 度	±0.1%F.S     ±0.2%F.S    ±0.3%F.S
长 期 稳 定 性	≤±0.2%F.S/年
补 偿 温 度	－10～+70℃
介 质 温 度	－20～+85℃
储 存 温 度	－40～+125℃
响 应 时 间	≤1ms
负 载 电 阻	R=(U-12.5)/0.02-RD 其中：U为电源电压，RD为电缆内阻
寿       命	＞1×108压力循环 (25℃)
膜 片 材 料	316L不锈钢
壳 体 材 料	1Cr18Ni9Ti
压 力 接 口	M20×1.5或用户自定
电 气 链 接	赫斯曼接头
防 爆 等 级	ExiaIICT6
防 护 等 级	IP65

隔离式压力传感器产品特点

1.双面316L金属膜片，防腐性好；    2.精度高，全不锈钢结构；     3.抗电磁干扰设计4.长期稳定性好；   5.体积小巧，安装方便；    6.本安防爆

隔离式压力传感器外型结构/安装使用

差压变送器安装连接如图所示， 固定安装变送器，注意静压参数，严禁单向过载加压和御压，以免造成损坏。应将将高低介质压力通过引压管和平衡阀引入到变送器 的“H”高压腔和“L”低压腔。

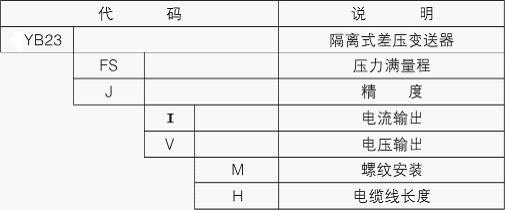

隔离式压力传感器产品选型

广泛用于石油、化工、治金、电力、轻纺、环保等领域。
