中能仪表解释YB31系列一体式液位变送器

　一、产品简介

YB31系列一体式液位变送器采用316L不锈钢隔离膜片结构 ，精度高，全不锈钢结构，抗干扰强，长期稳定性好，导气电缆传输，防结露、防雷击设计，本安防爆，由全密封隔离膜充油液位传感器和仪表专用电路组成， 一体式变送器的零点和量程无需调整，可保证长期稳定性产品采用独特的工艺密封机构形式，防浸漏性能好，可长期在液体中可靠工作。产品具有精度高、稳定性好、寿命长、安装方便等优点。1、   本公司可以为用户量身定制特殊指标产品，敬请洽谈。 2、   被测介质要与产品接触的材料相兼容，同时要注明被测介质在测量状态时的密度（水除外）。 3、   电缆线材质有两种，聚氨脂较柔软，耐磨性好，可选择使用。在没有特殊注明的情况下，按聚乙烯电缆供货。 4、   产品安装在多雷雨地区时，建议用户加装防雷击保护装置，并确保产品及电源可靠接地。 5、   1米水柱在标准条件下，与压力的对应关系：1mH2O = 0.1kgf/cm2 = 9.80665kPa （标准条件：4℃，g=9.80665米/秒2）


 一体式液位变送器

技术性能

量 程 范 围	0～1、2、5、10、30 …200m
过 载 压 力	2倍满量程
测 量 介 质	与316L不锈钢兼容的液体
输 出 信 号	4～20mA 0～10mA 二线制
	1～5VDC 0～5VDC 三线制
供 电 电 压	12～36VDC (标定值为+24VDC)
精 确 度	±0.2%F.S     ±0.3%F.S    ±0.5%F.S
长 期 稳 定 性	≤±0.2%F.S/年
补 偿 温 度	－10～+70℃
介 质 温 度	－20～+85℃
储 存 温 度	－40～+125℃
响 应 时 间	≤1ms
负 载 电 阻	R=(U-12.5)/0.02-RD 其中：U为电源电压，RD为电缆内阻
寿       命	＞1×108压力循环 (25℃)
膜 片 材 料	316L不锈钢
壳 体 材 料	1Cr18Ni9Ti
压 力 接 口	投入式
电 气 链 接	电缆出线、接线端子
防 爆 等 级	ExiaIICT6
防 护 等 级	IP67

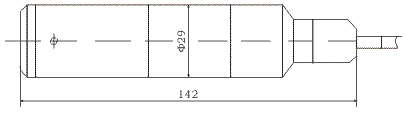

一体式液位变送器外型结构

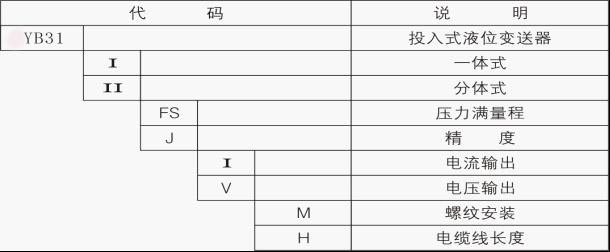

一体式液位变送器产品选型

 广泛用于水厂、炼油厂、化工厂、玻璃厂、污水处理厂、高楼供水系统、水库、河道、海洋等对供水池、配水池、水处理池、水井、水罐 、水箱、油井、油罐、油池及对各种液体静态、动态液位的测量和控制。
