如何使用pt100铂电阻实现高精度的温度测量-江苏中能

发布时间：2012-11-29 8:23:49

如何使用pt100铂电阻实现高精度的温度测量-江苏中能

1、Pt100铂电阻的三种接线方式在原理上的不同：
   二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响
   连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

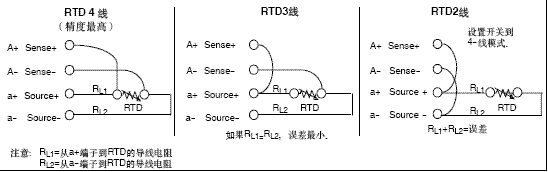

   与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。请参阅下图：

(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
(2)三线制就是引出三线，Pt100铂电阻接线时电流回路的参端和电压测量回路的参考为一条线(即检测设备的I-端子和V-端子短接)。精度稍好。
(3)两线制就是引出两线，Pt100铂电阻接线时接线时电流回路和电压测量回路合二为一(即检测设备的I-端子和V-端子短接、I+端子和V+短接短接)。导线电阻对测量影响大，传感器可替换性差，测量精度差。中能仪表公司涡街流量计,电磁流量计,涡轮流量计,孔板流量计,节流装置,K型热电偶,S型热电偶,热电阻,双金属温度计,数显表、压力变送器,变送器。
