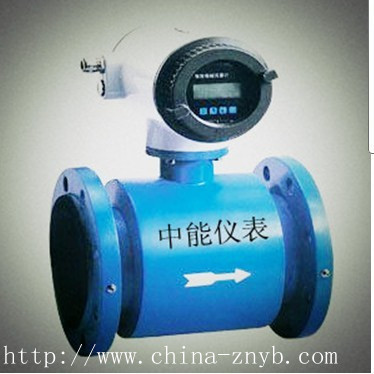

大口径电磁流量计变送器的安装及注意事项

由于大口径管道在多数场合下是埋在地下,因此大口径在安装前应做好水泥地坑.

水泥地坑应有足够的活动余地,侧壁埋有铺设电缆的钢管,上有盖板防止雨淋,下有泄水管以免坑内积水而使变送器浸水.

为了拆装方便,变送器应放在脚垫上,且在下游侧装有活络的伸缩管.安装中的主意事项:在搬运和吊装变送器时,

应该将吊索套在变送器两端的颈部位置或者吊环上,切勿在测量管内套入管棒进行吊装.在吊装和搬运过程中,

必须防止变送器衬里和接线插座受碰撞而损坏.在安装前,变送器的电极应该用酒精棉花或清洁的回丝/纱布仔细擦拭,

去除电极表面由于手摸等原因造成的油脂性沾污物质,因为电极表面的沾污会产生同相干扰和仪表零点漂移,使测量产生误差.

在安装新变送器时,最好在现场地面上将连接管/附件或阀门用螺栓紧固在变送器的两端,然后一起装入管路.使端面衬里不受损坏.

在变送器与管路紧固的过程中,每个螺栓都必须拧紧.密封垫圈的厚度要比较均匀.这样在上紧螺栓后,试通一次液体,

如无泄漏现象就可以了.最后,密封垫圈的安装也值得注意.垫圈的孔径应与导管的衬里内径一样,安装时孔口要对准.

如果对不准,则高于衬里的那一部分垫圈就起了一个节流件的作用,严重时就会破坏流速的对称分布,给测量带来不必要的误差.

衬聚四氟乙烯衬里的变送器,在工作温度下运行半天后,最好将法兰螺栓再拧紧一次.

ZN系列电磁流量计变送器在绝缘管道上的安装变送器输出信号接地端必须与被测介质短路.这个要求对于一般金属管道都能满足.但对于衬胶管道/塑料管道,

我们必须在安装时另行采取措施.否则仪表无法正常工作.当便变送器安装在绝缘管道上是,两端应安装金属短管或接地环.

然后使用导线与变送器接地端连接,一起接地.

假如被测介质的腐蚀性很强,安装金属短管和接地环在材料商有困难时,我们可以在变送器两端的绝缘管道上打孔安装接地电极.

接地电极每端两只,与管轴成180度分布.接地电极采用耐蚀合金制成,用导线与变送器的接地螺钉连接.

变送器水平安装在有些生产场所,由于管道是水平铺设的,变送器也只能水平安装.在水平安装时,

变送器两电极的连线应该是水平的.变送器两电极的连线应该是水平的.这样,如果介质中含有气泡,或者产生沉淀时,

不至于造成转换器输入端开路现象.如果变送器的两电极是垂直安装的话,位于下面的电极容易沾污,或被沉淀物遮盖,

而位于上面的电极容易吸附气泡,这些现象都会使仪表产生偏差和故障.为了确保变送器测量管内充满被测介质,

变送器安装位置的标高应略低于管道的标高,或在变送器的下游侧加以足够的水头压力.对于被测介质容易产生结垢,

沉积而不能垂直安装的情况,我们可以采用异径管和口径比管道小的变送器来安装,

用提高测量管内流体速度的办法来防止结垢/沉积.假如变送器需要经常清洗,可以在管道上留有清洗口.

以上讲的是安装方式.对于小口径的电磁流量计变送器,由于其重量轻,可以直接安装在金属管道上.而大口径的变送器,由于体积大,

自身重,应落地安装,或者用支承架支承变送器.在用支承架的时候,必须考虑安装支承架的固定和维修人员的活动空间.
