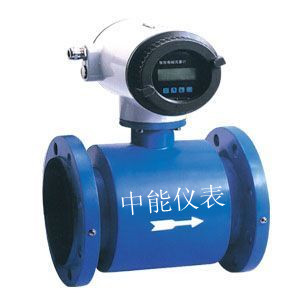

电磁流量计耐磨损的变送器

其中以聚氨酯橡胶的耐磨性能最佳,但它的耐腐蚀性能差些.为了减少被测介质中固体颗粒对电极的磨损,以免影响测量精度,电极头端部不凸出于衬里的表面.这样,一方面可以使电极避免直接受到矿浆等介质的冲刷,减少电极磨损;另一方面,电极不突出可以避免产生流体扰动,可以使电极附近的衬里减少磨损.经过实际运行考核,证明耐磨损的中能系列电磁流量变送器可以用来测量液固两相介质的流量.聚氨酯的耐磨性能远比软橡胶好.根据液固两相介质主要是对变送器进口端磨损较为严重的特点,耐磨损的变送器采用两端加保护套的办法.保护套磨损后可定期更换,以减少介质对变送器进口断的磨损,延长仪表的使用寿命.必需指出,对于测量液固两相介质的场合,变送器安装是否正确/合理,对于准确测量流量,延长使用寿命关系极大.可以磨损自动报警装置的变送器.测量管内的底层上敷设了与表面平行的磨损检测板,这种检测板安装在磨损最严重处的衬里下面.检测板用绝缘引线引出,连接音响装置或者灯光信号系统.这种变送器的测量电极头部可做成可更换的.与流体接触的衬里做成套筒式,也可予以更换;顶部用保护环卡住,这样既保证了密封,又保护了端部的衬里.

在使用过程中,当衬里套筒的耐磨层被磨损时,检测板与测量管中的流体接触,形成了电回路,使得音响装置或灯光发出指示,那时维修人员可以把变送器从管道上拆下,换掉可更换的衬里套筒,接通本身可更换的电极头,仪表即可重新安装使用.大口径中能系列电磁流量变送器外磁式结构变送器由于不锈钢测量管涡流损耗带来的不良后果:激磁电流增加了,有功功率增加很多, 测量管的涡流损耗增加了很多,比无测量管时的总损耗大很多.电压和电流的相位差角度变小.对变送器的性能和成套仪表的稳定性都带来不利.当变送器的口径再大时,损耗更大,相位角变得更小,这是由于损耗造成的电流与磁通（包括流量信号）的相位差更大的缘故.以你此激磁系统中有无测量管对电流参数的影响很大.为了改善性能,大口径中能系列电磁流量变送器采用内磁式结构.所谓内磁式结构是指变送器的外壳与测量管做成一体,磁轭/线圈等激磁系统部件均安装在外壳的里面,省去了厚壁的不锈钢测量管.而用1mm的薄壁不锈钢筒体来代替.起电场屏蔽作用,减小同相干扰.外壳与不锈钢衬套之间填充树脂,衬套的内侧衬上绝缘衬上绝缘衬里.工作室,管道里的流体压力通过衬里/衬套 /填充的树脂均匀地传递到外壳上,由于外壳承受压力,这种电磁变送器主要用于测量非磁性矿浆/砂浆等液固两相介质.被测介质中含有的固体颗粒,对绝缘衬里和电极的冲刷/磨损很厉害.衬里/电极的磨损不仅对测量精度有直接影响,而且关系到使用寿命以及能不能使用的问题.耐磨损的变送器主要是选用耐磨性能好的衬里和电极材料,并采用了防止电极/衬里磨损的结构.因此,除测量管和电极部分外,其余部分于普通的变送器的结构基本一致.目前,在测量矿浆/砂浆/泥浆时,主要采用了氯丁橡胶/软橡胶和聚氨酯橡胶作为变送器的衬里材料.
