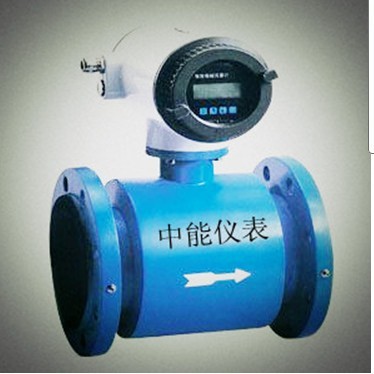

电磁流量计变送器衬里主要有2种

1.电磁流量计耐酸橡胶.衬套与外壳之间的空间真空浇注树脂.衬套的内柱面及法兰端上衬耐酸橡胶.这种变送器的结构是这样的:

在外壳中心横截面的水平线上,两侧有两只电极盒,供安装电极和接线用.

电极检测的流量信号经过位于磁轭和线圈之间的引线回路传至接线盒.变送器的顶端有两只接线盒,

一只是信号接线盒,内有干扰电位器及接线端板;另一只是电磁流量计激磁电源接线盒,灌封在树脂中的激磁线圈两端引至接线盒内.

内磁式结构的变送器具有以下优点:采用整体结构,装配后用合成橡胶或树脂浇注而成,结构简单可靠,如像一根直管道,

平时也不需要由什么维修聚氨酯橡胶;其加工方法是采用整体真空浇注.

衬套的内外侧都充满富有弹性/强度高/耐磨性能优异的聚氨酯橡胶.或者把聚氨酯橡胶仅作绝缘衬里,

衬套与外壳之间浇注树脂.

.2.电磁流量计外壳与测量管合一,减少了机械切削加工,节省了昂贵的不锈钢材料,体积较小,重量较轻.

3.电磁流量计没有外磁式变送器中测量管与外壳曲面的密封问题.所以密封性好,防水性能好.可以做成水密封式,装在地坑内,

满足供水/排水系统地下埋设的要求.4.主要优点是性能得到了改善,功耗小,仪表稳定性好.

这种内磁式结构变送器的主要缺点是工艺性能要求较高.激磁系统/电极引线等都浇注在树脂中,浇注得好坏,

影响整台变送器的性能,一旦发生问题或故障,就有整台变送器报废的可能.更多电磁流量计问题请咨询江苏中能仪表科技有限公司。
