绝缘管壁

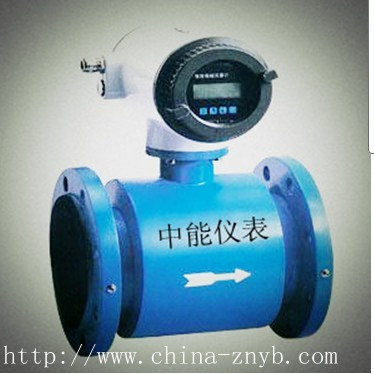

通常情况下,ZN系列中能系列电磁流量计的测量管内壁是绝缘的

电磁流量计磁场线圈的长度为2L,测量管半径为a,电极A和B在磁场中部,磁感应强度B平行于x轴.

磁场在中间一段,即电极附近大致是均匀的,两端则逐渐减润,形成不均匀的边缘,最后下降为零.

所以,在电极附近产生的感应电动势最大,在两端最小.这样液体内部电场E也是不均匀的.

结果,在y z 平面内将产生涡电流.由涡电流所产生的二次磁通反过来改变磁场边缘部分的工作磁通,

使磁场的均匀性进一步遭到破坏.这是电极上所测得的感应电动势与无限长的磁场下的感应电动势大小不一样,

因此产生了误差.

根据行业需求推荐产品:电磁流量计,智能电磁流量计,分体式电磁流量计,插入式电磁流量计,防爆型电磁流量计,污水电磁流量计,智能防腐电磁流量计,硫酸电磁流量计,盐酸电磁流量计,氨水电磁流量计,自来水电磁流量计,双氧水电磁流量计,纸浆电磁流量计,糖液电磁流量计,高压注水电磁流量计,啤酒电磁流量计,白酒电磁流量计,泥浆电磁流量计,卫生型电磁流量计,潜水型电磁流量计,小口径(小流量)电磁流量计,不锈钢列电磁流量计,等等

为了减少误差问题,寻求磁场的合适长度,中能人做过不少这方面的研究工作.我们假设磁场轴向长度为2L,电极A和B间产生的感应电动势为U（ab）,磁场周详长度为无限长时,电极间的感应电动势为2AbV,用S表示他们的比值:S=U（ab）/2ABV

显然,我们希望S越接近于1越好.也就是说,希望磁场轴向长度为由现场时的感应电动势的值越接近于无限长时的值,因为这时的流量信号的损失最少.

在保证S=0.99的情况下,L/a比值范围大致为2.8~3.04.也就是说,为了减少磁场边缘效应的影响,激磁线圈的长度应为测量管内直径的2.8~3.04倍,这样,才可以是电极产生的感应电动势接近于无限长磁场时的理论计算值.
