插入式流量计有两种结构形式,即点流速计型和径流速计型.

①点流速计型传感器

点流速计型传感器由测量头/插入杆/插入机构和转换器组成.常见的点流速计型的传感器包括插入式涡街流量计/插入式涡轮流量计/插入式超声波流量计和插入式ZN系列中能系列电磁流量计等.

几种常用的点流速计型传感器的主要特点如下:

插入式涡轮流量计——价格较低,但只适合测量洁净液体的流体,否则极易导致涡轮卡滞(在大口径的管路上加装网目数满足要求的过滤器不太现实).

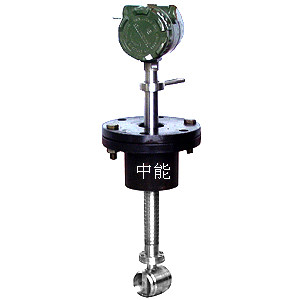

插入式涡街流量计——耐脏性比插入式涡轮流量计好,测量精度也不差,但可测流速的下限不能太低(测量水流量时,流速下限只能达到0.3m/s),否则将不能胜任.

插入式超声波流量计——不受温度/压力/密度和电导率变化的影响;传感器结构简单,无节流体,不堵塞;安装时不用停产断电.

插入式ZN系列电磁流量计——低成本;无可动部件,与介质接触部分为不锈钢材料,使用寿命长;安装简便,免维护;一种规格的流量传感器可用于多种管道直径,给选型及使用带来很多方便.

②径流速计型传感器

径流速计型的传感器由检测元件(均速管)/插入机构和取压装置组成.常见的径流速计型传感器包括差压式和热式.

差压式均速管是一根横贯管道直径的金属中控杆,其迎流面有多点测量孔(用于测量总压),背流面有一点或多点测压孔(用于测量静压).差压式均速管流量计由于结构简单/价格便宜/维修方便,在大口径的水流量测量中用的比较多.不足之处在于:水中的泥沙易将取样孔堵住而引起故障,需视流体中泥沙含量的大小进行定期清除;当相对流量较小时,误差将增大,故只适合一般的检测和控制
