ZN系列智能型电磁流量计传感器维修
发布时间：2013-3-7 9:02:27
发布时间：2013-3-7 9:02:27

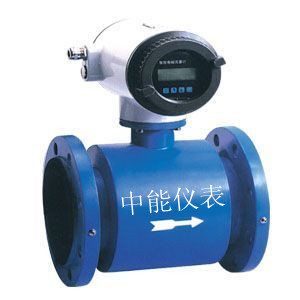

ZN系列智能型电磁流量计传感器维修
ZN系列智能型电磁流量计是基于法拉第电磁感应定律工作的,
用来测量电导率大于5μs/cm的导电液体的流量,是一种测量导电介质流量的仪表.
ZN系列智能型电磁流量计除了可以测量一般导电液体的流量外,还可以用于测量强酸/强碱等强腐蚀性液体和均匀含有液固两相悬浮
的液体,如泥浆/矿浆/纸浆等.
1/在管道充满介质的情况下,用万用表测量接线端子A/B与C之间的电阻值,A-C/B-C之间的阻值应大至相等.若差异在1倍以上,
可能是 电极 出现渗漏/测量管外壁或接线盒内有冷凝水吸附.
2/检查X/Y与C之间的绝缘电阻,应在200MΩ以上,若有所下降,用热风对外壳内部进行烘干处理.实际运行时,
线圈绝缘性下降将导致测量误差增大/仪表输出信号不稳定.
3/在衬里干燥情况下,用MΩ表测A-C/B-C之间的绝缘电阻(应大于200MΩ).再用万用表测量端子A/B与测量管内
二只电极的电阻(应呈短路连通状态).若绝缘电阻很小,说明电极渗漏,应将整套流量计返厂维修.
若绝缘有所下降但仍有50MΩ以上且步骤(1)的检查结果正常,则可能是测量管外壁受潮,可用热风机对外壳内部进行烘干.
4/用万用表测量X/Y之间的电阻,若超过200Ω,则励磁线圈及其引出线可能开路或接触不良.拆下端子板检查.
5/如判定传感器有故障,请与智能电磁流量计生产厂家联系,一般现场无法解决,需返厂维修.
