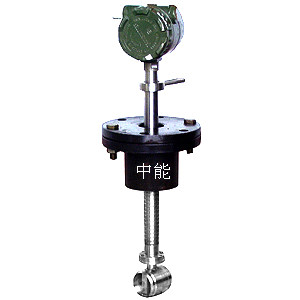

插入式涡街流量计是在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法,采用埋入压电晶体的涡街测速探头,插入大口径工业管道内,将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号.插入式涡街流量计特点显著,能应用于各种行业工业管道中大口径气体\液体\蒸汽介质流体的流量测量, 它的特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度\压力\温度\粘度等参数的影响.无可动机械零件,因此可靠性高,维护量小.仪表参数能长期稳定.插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作.
　　插入式涡街流量计技术参数:
　　①测量介质: 气体\液体\蒸气
　　②口径规格 法兰卡装式口径选择 25,32,50,80,100
　　③连接方式:法兰卡装式\法兰式\插入式
　　④测量精度 1.0级 1.5级 2.5级
　　⑤被测介质温度:常温–25℃～100℃
　　⑥法兰连接式口径选择 100,150,200
　　⑦高温–25℃～150℃ -25℃～250℃
　　⑧输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
　　⑨流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106;气体5～50m/s; 液体0.5～7m/s 　正常测量流量范围 液体\气体流量测量范围.
　　中能仪表专家讲述插入式涡街流量计在安装传感器位置上,要先用气割方法开一个孔径为Φ107的圆孔,并使其轴线与管道轴线正交90℃,以保证法兰短管准确焊接.江苏中能仪表科技有限公司将检测头插入管道,深度为管径的0.5倍.测量介质的性质,流量计上的法兰盘与法兰短管的法兰盘之间,必须加装相应的密封垫,然后将法兰坚固好.在圆孔处焊接上相应直径的法兰短管.焊接后要保证法兰短管的中心轴线与管道中心轴线正交.手柄旋转丝杠,调整检测头与流向一致.以上资料是江苏中能仪表科技有限公司关于插入式涡街流量计的相关知识介绍,供大家学习参考.
