蒸汽涡街流量计的选型:

涡街流量计代号	通径	流量范围㎡/h
ZNLU-25	DN25	1~10(液体)			25~60（气体）			蒸汽流量请查看说明书,DN300以上推荐使用插入式涡街流量计
ZNLU-32	DN32	1.5~18(液体)			15~150（气体）
ZNLU-40	DN40	2.2~27(液体)			22.6~150（气体）
ZNLU-50	DN50	4~55(液体)			35~350（气体）
ZNLU-80	DN80	9~135(液体)			90~900（气体）
ZNLU-100	DN100	14~200(液体)			140~1400（气体）
ZNLU-150	DN150	32~480(液体)			300~3000（气体）
ZNLU-200	DN200	56~800(液体)			550~5500（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号		连接方式
				L1		法兰卡装式
				L2		法兰连接式
						代号	功能2
						E1	1.0级
						E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	内部3.6V供电
						D2	DC24V供电
						B1	不锈钢
						B2	碳钢

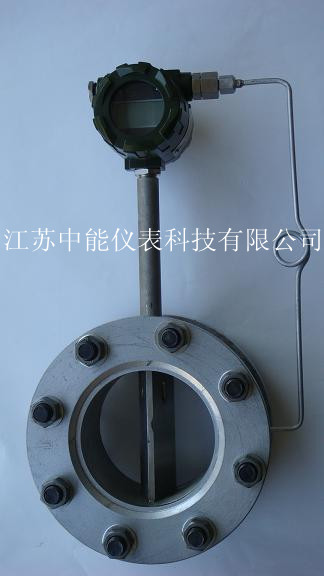

中能仪表专家讲述蒸汽涡街流量计具有测量范围广\压损小\性能稳定\准确度高和安装\使用方便等优点;与智能流量演算仪配套使用,广泛应用于封闭工业管道中各种蒸汽介质体积和质量流量的测量.由于蒸汽涡街流量计具有其他流量计不可兼得的优点,因此已广泛应用在世界各地的各个领域.江苏中能仪表科技有限公司蒸汽涡街流量计在测量管中垂直插入一个柱状物时,流体通过柱状物时就会产生有规律的旋涡列,这种旋涡列被称为卡门涡街.卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关,卡门涡街的释放频率与流速成正比,因此,通过测量卡门涡街的释放频率即可算出瞬时流量,进而通过积算得出累计流量.涡街流量传感器的旋涡释放频率是由旋涡交替的作用于检测传感器（探头）上的应力通过在它内部的压电元件来检测的.
　　蒸汽涡街流量计传感器的感应元件不直接与被测介质接触,故性能稳定\可靠性高.传感器内无可动部件,结构简单而牢固,因而压损小\维扩量小\使用寿命长.法兰夹持式连接,方便\简单\易于操作.在规定的雷诺数范围内,输出信号不受液体温度\压力\粘度及组份影响.其范围度宽达10:1\15:1且通用性强.以上内容是江苏中能仪表科技有限公司关于蒸汽涡街流量计的相关知识介绍,供大家学习参考.
