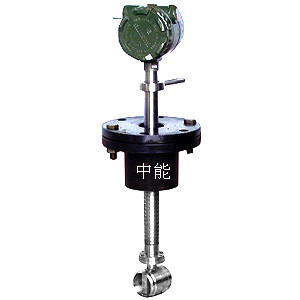

插入式涡街流量计属于点流速计型插入式流量计,它由测量头\插入杆\插入结构\转换器和仪表壳体（测量管道）组成.中能专家讲述插入式涡街流量计的原理:当测量头插于管道中某一特定位置（一般为管道轴线上或管道平均流速处）,测量出介质在该处局部流速,然后根据管道内介质流速分布及仪表与管道的几何参数等推算出管道内的流量值.
插入式涡街流量计自投用之时起,就一直使用仪表的出厂数据,经过仪表的几个使用周期,由于工艺与现场环境的变化\介质对测量头的腐蚀与磨损\仪表电子转换器性能劣化等原因都有可能影响仪表的测量精度.由于公司不具备检定插入式涡街流量计的标准装置,在仪表测量数据误差较大时,常使用一些方法对测量进行简单的比对.流速计法是把流量计的测量头当作是一台流量计来标定.首先测得测量头的仪表系数K0,然后根据使用现场的流体及管道条件确定修正系数,再根据管道横截面面积推算出整台流量计的仪表系数K.对于流速计法所用的标准标定装置,介质为液体则采用直线明槽,气体采用低速风洞.采用流量计法把插入式涡街流量计在300mm管线标定并调试合格,确定D＝300mm时仪表的标定系数K,再通过查表1\表2,即可得出实际使用管径条件下与在300mm管径条件下的α β A的比值,从而换算出仪表在实际使用口径条件下的仪表系数K′,进而完成插入式涡街流量计的标定修正比对.流量计法是对整台流量计进行标定,其标定设备和方法与满管式流量计相同,但由于点流速计型插入式流量计常用于大口径流量的测量,因此其相应的标定设备和标定费用昂贵,无法被普遍采用,只有在某些特定场合（如技术监督部门对流量计测量结果的仲裁\流量计的定型试验等）使用.
　　中能仪表专家讲述采用插入式涡街流量计（4～20mA模拟输出型）进行水量计量,长期来循环水厂对该表的测量数据有很大的争议,若用水泵的流量值作为基准比对则仪表的测量误差高达20％.虽然上文已说明不能用水泵的流量值作为判别流量仪表准确与否的依据,但在日常运行中又将它们相互参照使用.经技术人员对水泵\仪表与关系的仔细检查,确认两者明显差值为是仪表系数造成的.拆下插入式涡街流量计,并按标定修正比对法进行一系列操作,同时对放大器进行相应调试等,取得有效数据:仪表出厂时根据使用现场工艺条件,厂房计算给出仪表最大流量Qmax＝6000m3/h,满度频率fmax＝41.2Hz;安装在300mm口径的管线上用流量计法对整台流量计进行标定,通过实流标定得出仪表系数K＝202.951,再通过查表1\表2,得出实际使用管径900mm条件下与在300mm管径条件下的α（比仪表常用流量计算）\β \A的比值分别为1.016,1.055,9.000,计算修正出仪表在900mm口径条件下的仪表系数K′＝K/（1.016×1.055×9.000）＝21.038,再换算成满度频率fmax＝41.2Hz时的仪表实际最大流量Qmax＝7050m3/h即完成插入式涡街流量计的标定修正比对.经过进一步估算,修正结果与传统理论计算误差约为0.5％左右,能够满足现场的测量需要.
　　插入式涡街流量计主要用于各种行业工业管道中大口径气体\液体\蒸汽介质流体的流量测量, 特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度\压力\温度\粘度等参数的影响.无可动机械零件,因此可靠性高,维护量小.仪表参数能长期稳定.插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作.有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进\理想的流量仪表.
