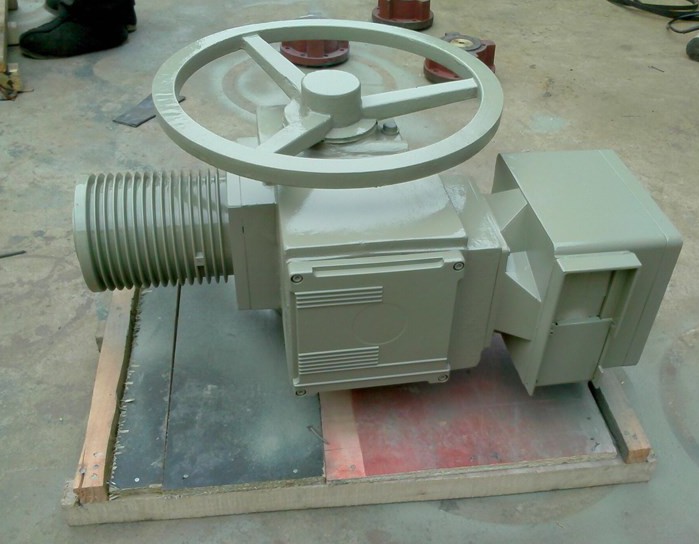

手/自动切换机构 型号：2SA3031

用 途
3SA3031多回转阀门电动装置是对开环控制系统中各类电动阀门的驱动装置，用以控制阀门的开启和关闭，适用于闸阀、截止阀、隔膜阀、其派生产品可适用于碟阀、球阀和风门等角行程的阀门，可以准确地按控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置，本系列产品不仅可用于电站，还可以用于石化、冶金、矿山、公用事业等。

技术条件
1、环境温度：—20℃-+80℃
2、工作制式：S2-15min短时工作制
3、电 源：三相380V 50Hz
4、防护等级：IP67、IP68(特殊定货)
5、行程精度：≤0．5％
6、转矩精度：≤10％
7、连接尺寸：接GB12222或JB2920执行

结 构
3SA3031系列电动装置由六个部分组成，即专用电动机、带有手轮的蜗轮蜗杆减速箱、手—电动切换机构、开关及信号部分、电动装置的连接部分及电气部分。

 执行机构2SA3030,2SA3031的详细资料

特点

1、该系列产品是引进西门子公司90年代最新设计 2SA3521-0FA10-9FB2-ZMU ，2SA3522-0FA10-9FB2-ZMU电动执行机构
非嵌入式电动执行机构F-2SA3010，F-2SA3011，F-2SA3012，F-2SA3020, F-2SA3021，遥控执行机构F-2SA3030, F-2SA3031 F-2SA3032，智能型电动执行机构F-2SA3040，F-2SA3041, F-2SA3042 F-2SA3510, 非嵌入式电动执行器F-2SA3511, F-2SA3512 ,F-2SA3520, F-2SA3521,执行机构F-2SA3530, F-2SA3531, F-2SA3532, F-2SA3540 F-2SA3541, 电动执行器F-2SA3542, F-2SA3522，F-2SB3510，F-2SB3511，F-2SB3512
2、设计先进、系列齐全、能充分满足电站等自动化控制的需要；

3、结构合理、通用性强、可适应各种配套功能的需要，在2SA30上加装功率控制模块LK，可实现就地和远方操作；配数字型功率换向模块（三相MU，单相MD）即为机电一体化电动执行机构，为电站DCS技术提供更多的选择空间；

4、能提供二个以上的中途信号（即开关向中途信号）；

5、具有防尘、防水性能，其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；

6、调整方便、控制精度高；

7、在2SA35上配装变极电机时，可构成双速电动执行机构，可用于125MW～600MW发电机组的汽机旁路系统，既有调节功能，又有快慢速功能。

技术参数　


性能参数表

1. 2SA30系列电动执行机构性能参数表（第Ⅰ输出转矩）

型  号    2SA....		3010	3011	3012	3020	3021	3022	3030	3031	3032	3040	3041	3042
控 制  转 矩	最大值（Nm）	30		60	125		250	500		1000	2000		4000
	最小值（Nm）	10		20	40		80	160		315	630		1250
法兰号按  GB12222（IS05210）		F07	F10			F14			F16		F25	F30
输出转速（r/min）		5～160									5～40
电机工作制式		S2制式    15min
重  量（Kg）		26		27	50		54	110		115	220		235

注：上表中当输出转速为160rpm时，电动执行机构的最大控制转矩为表中最大控制转矩的80％。

2. 2SA30系列电动执行机构性能参数表（第Ⅱ输出转矩）

3. 2SA35系列电动执行机构性能参数表（第Ⅰ输出转矩）

型  号    2SA....		3510	3511	3512	3520	3521	3522	3530	3531	3532	3540	3541	3542
控 制 　转 矩	最大值(Nm)	20		40	80		175	350		700	1400		2800
	最小值(Nm)	15		30	60		125	125		500	1000		2000
法兰号按  GB12222（IS05210）		F07	F10			F14			F16		F25	F30
输出转速(r/min)		5～40									5～14
电机工作制式		S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。

 详细请致电本厂索取相关型号和功能

型  号    2SA....	3012	3022		3032	3042
输出控制转矩范围（Nm）	24～72	100～300		400～1200	1600～4800
法兰号按  GB12222（IS05210）	F10	F14	F16		F30
输出转速（r/min）	5～10，20～80				5～28
电机工作制式	S2制式，15min



环境温度	-20℃～+70℃（可接受特殊订货）
工作制式	调节型：S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。 　开关型：S2-15min，短时工作制。
电源	三相：380V  AC  50Hz
	单相：220V  AC  50Hz
防护等级	IP67，IP68（特殊订货）
位置重复偏差	≤5°
转矩重复精度	≤7%
连接标准	GB12222、JB2920
基本误差	≤±1%（调节型）
回差	≤1%（调节型）
