转子流量计是工业上和实验室最常用的一种流量计.它具有结构简单\直观\压力损失小\维修方便等特点.转子流量计适用于测量通过管道直 径D<150mm的小流量,也可以测量腐蚀性介质的流量.使用时流量计必须安装在垂直走向的管段上,流体介质自下而上地通过转子流量计.用来测量非混浊的液体或气体等单向介质的流量,它较其它仪表方便,直观.
转子流量计是通过刻有流量标度尺的锥形玻璃管和管内浮子的位置高度,直接观察管道内流体流量的指示型仪表.因此转子流量计被广泛应用在工业各部门和科研单位.
转子流量计的依靠压损小,检测范围大的优势,变成了工业控制中非常常用的一种流量测量仪表,它不仅使用方便,还有兼容性强等优势.特别适宜低流速小流量的介质流量测量.转子流量计有就地显示型和智能远传型,带有指针显示,瞬时流量,累积流量,液晶显示,上下限报警输出,累积脉冲输出,标准的二线制4-20mA电流输出等多种形式,为用户提供了非常广阔的选择空间.另外该仪表采用高质量的MCU微处理系统,保证了转子流量计在各种应用场所的优良性能.

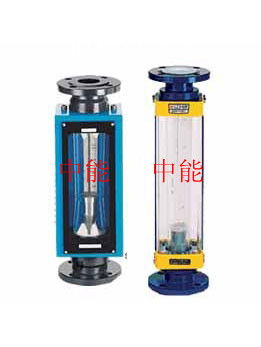

玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子.当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升.当此上升的力\浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置.因此,流经玻璃转子流量计的流体流量与浮子上升高度,即与玻璃转子流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度.
中能仪表专家介绍玻璃转子流量计在使用安装前,应先检查测量范围,精确度等级,额定工作压力,温度等参数是否符合使用要求.安装前还应将流量计中起运输保护作用的顶衬物取出.并检查锥管有无破损,浮子能否自由上下移动,确定正常后方可安装.新装的管路在玻璃转子流量计安装前应冲洗干净.江苏中能仪表科技有限公司应使转子流量计的最小分度值处于下方,垂直安装在无振动的管道上,转子流量计的中心线与铅垂线的夹角应不超过5度.根据使用中不同的工况,必要时应在转子流量计的上游安装过滤器,以防杂质玷污,卡塞转子流量计.若流体不稳定有脉动流,为保证转子流量计的良好测量可安装缓冲器,以消除脉动流.转子流量计在使用时,应先缓慢旋开流量计上游管道上的控制阀门,然后用调节阀调节流量,以免突然开启造成浮子急速上升击损锥管.为保证转子流量计在使用时的测量精确度,被测流体的常用流量建议选择在转子流量计分度流量上限值的60%以上为好.大口径流量计由于较重,为避免管道弯曲,必要时可采取加固支承等措施.安装时还需避免转子流量计受过大的拉,压,扭等力.以免产生过大的外力而损坏锥管.
用户只有认真检查,才能保证玻璃转子流量计测量结果的准确性.
