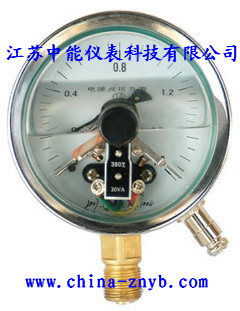

电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下,追使弹簧管之末端产生相应的弹性变形一位移,借助拉杆经齿轮传动机构的传动并予放大,由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来.与此同时,当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时,致使控制系统中的电路得以断开或接通,以达到自动控制和发信报警的目的.
       中能仪表专家介绍电接点压力表的构成:它是由测量系统\指示装置\磁助电接点装置\外壳\调节装置及接线盒等组成.当被测压力作用于弹簧管时,其末端产生相应的弹性变形一位移,经传动机构放大后,由指示装置在度盘上指示出来.同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时,致使控制系统接通或断开电路,以达到自动控制和发信报警的目的.在电接点装置的电接触信号针上,装有可调节的永久磁钢,可以增加接点吸力,加快接触动作,从而使触点接触可靠,消除电弧,能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断.
电接点压力表具有动作可靠\使用寿命长\触点开关功率较大等优点.
电接点压力表的选型:

压力表名称	电接点压力表 型号	公称直径 (mm)	电接点压力表 接头螺纹	电接点压力表精度等级	电接点压力表 测量范围（ Mpa ）
电接点压力表	YX-60 YZX-60 YX-60ZT	∮ 60	M14*1.5 M20*1.5	2.5 1.6	0-0.1~250-0.1-0~2.4
	YX-100 YZX-100 ZX-100 YX-100ZT	∮ 100
	YX-150 YZX-150 ZX-150 YX-150ZT	∮ 150
