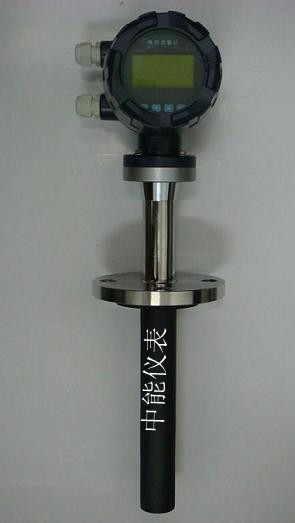

插入式电磁流量计主要是由测量头(或测量管)\励磁系统\插入杆\接线盒\安装底座\密封定位机构等组成.测量头(测量管)处于管道被测流流速质点处,用来检测该点的流速.流量头(或测量管)由绝缘材料制成的端头或者导管,在其上装有一对电极.除电极端头或测量管内壁外,其它部分与被测液体绝缘状态.接线盒位于传感器上部.接线盒内接线端子起传感器和转换器相互连接作用.励磁系统的作用是产生一个工作磁场.它由励磁线圈和铁芯所组成.它被绝缘密封到插入杆内.由不锈钢材料制成.测量头东测量管固定在插入杆内.励磁引线和电级引线通过插入杆与被介质密封并连接到接线盒中.插入杆上焊有方向指示杆,用以在安装时保证工作磁场\流速和电极连线三者互相垂直,符合法拉第电磁感应定律的要求.由不锈钢材料制成的压紧螺纹座\压紧螺母\橡胶垫圈和定位螺钉等组成.用以密封插入电磁传感器,使之能够承受一定的工作压力.安装底座是焊接在被测管道上,用来与安装球阀连接\插入电磁流量计传感器的部分.

插入式电磁流量计的特点:

测量不受流体密度\粘度\温度\压力和电导率变化的影响;

测量管内无阻碍流动部件,无压损,直管段要求较低;

系列公称通径DN15～DN3000.传感器衬里和电极材料有多种选择;

转换器可与传感器组成一体型或分体型;

转换器采用表面安装技术(SMT),具有自检和自诊断功能;

转换器采用新颖励磁方式,功耗低\零点稳定\精确度高;

流量范围度可达1500:1;

转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;

流量计为双向测量系统,内装三个积算器:正向总量\反向总量及差值总量;可显示正\反流量,并具有多种输出:电流\脉冲\数字通讯\HART.

插入式电磁流量计可测量自来水\钢铁\石油\化工\电力\工业\水利等部门的导电流体流量,亦可测量酸\碱\盐等腐蚀性导电液体.
