椭圆齿轮流量计和转子流量计

      在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降.在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量.一般分为玻璃和金属转子流量计. 转子流量计由两个部件组成,转子流量计一件是从下向上逐渐扩大的锥形管;转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子.转子流量计当测量流体的流量时,被测流体从锥形管下端流入,流体的流动冲击着转子,并对它产生一个作用力(这个力的大小随流量大小而变化);当流量足够大时,所产生的作用力将转子托起,并使之升高.同时,被测流体流经转子与锥形管壁间的环形断面,从上端流出.当被测流 体流动时对转子的作用力,正好等于转子在流体中的重量时(称为显示重量),转子受力处于平衡状态而停留在某一高度.分析表明;转子在锥形管中的位置高度,与所通过的流量有着相互对应的关系.因此,观测转子在锥形管中的位置高度,就可以求得相应的流量值.转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门,测量单相非脉动流体(液体或气体)的流量.

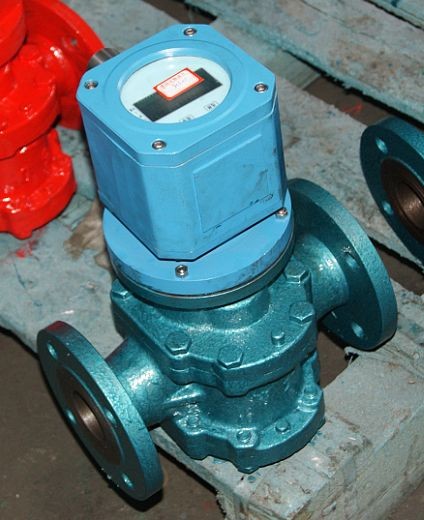

椭圆齿轮流量计是通过其椭圆齿轮部件在直流管道内的转动来推算流量的装置.是齿轮流量计的一种 .
　　　　椭圆齿轮流量计是工业上和实验室最常用的一种流量计.它具有结构简单、直观、压力损失小、维修方便等特点.转子流量计适用于测量通过管道直 径D<150mm的小流量,也可以测量腐蚀性介质的流量.使用时流量计必须安装在垂直走向的管段上,流体介质自下而上地通过转子流量计.　椭圆齿轮流量计为了使转子在在锥形管的中心线上下移动时不碰到管壁,通常采用两种方法.一种是在转子中心装有一根导向芯棒,以保持转子在锥形管的中心线作上下运动,另一种是在转子圆盘边缘开有一道道斜槽,当流体自下而上流过转子时,一面绕过转子,同时又穿过斜槽产生一反推力,使转子绕中心线不停地旋转,就可保持转子在工作时不致碰到管壁.转子流量计的转子材料可用不锈钢、铝、青铜等制成.　
椭圆齿轮流量计有较强的耐腐性能,可检测酸(氢氟酸除外)、碱、氧化剂和其它腐蚀性的气体或液体的流量,适用于化工、制药、造纸、污水处理等行业.
