节流装置的组成部分-中能仪表
发布时间：2014-8-22 8:18:55
发布时间：2014-8-22 8:18:55

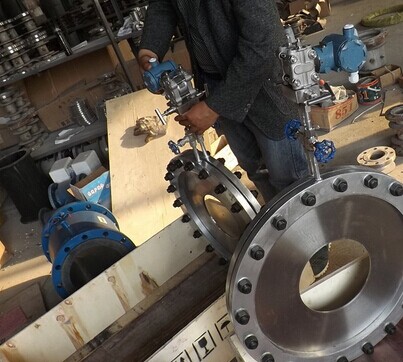

节流装置由四个主要部分组成.
1. 过热蒸气由锅炉1产生,经过调节系统2使其稳定后,经差压蒸气3(孔板干度计)计量后进入气水混合器4送来的冷水混合后(其馄合水掀用流量计5检测),再经孔板流量计6,在混合器中与水泵7.开始检测8检测后,进入分配容器9,再到测量管道.气水棍合比例按干度要求进行调节,混合器前设置压力调节系统主要是使标准装丑的流量保持稳定.
2.节流装置待校(检)蒸气流量计的测量管路系统.jpg)
根据蒸气流量计检定的要求设置管线,如50, 80, 100等.蒸气经截止阀10到配置有检定流量计所要求的直管段长度,装卸流量计11用的管道夹表器12,和监视与测量流体干度的在线干度计.13.本装置采用二种形式的干度计,垂直文丘里干度计及水平孔板干度计,两者可互相验证,更好地了解流动过程中干度的变化情况.
3. 节流装置传递标准系统
饱和蒸气发生装置(干度调节系统)
采用音速喷管14或文丘里喷管作为传递标准,15.为了扩大流岔的测鱿范围,提高计量的准确度,采用标准表并联组合的方法.
4.节流装置计量保证系统
计量保证系统包括冷凝器16,冷却水系统及水流址标准装置(包括换向器17,称派容器和秤18,旁路容器19和光电脉冲讯号发生器20以及测时,控制台).计虽保证系统是保证传递标准计量精度的系统,只用于标定传递标准及定期检定一般检定蒸气流量计不再使用.了解了节流装置的组成部分可以帮助你更好选型
