　zN中能仪表认为在推导颇率与流速关系式时,使用了涡街电磁流量计的稳定条件:间隔比h/l,这说明旋涡产生的频率受到一定的旋涡空间构造影响,而旋祸的空间结构与旋涡发生体的形状有关.
　　我们应该注意到:
　　①在上流有管道存在的条件下,会有附加的流速分布时变,旋流,波动等不稳定因素.
　②在上述推导过程中,均是在一维涟动的条件下的.然而在圆管中的流动,是具有轴对称分布的三维流动.
　　　上述两点都会对旋涡的稳定性与规律性产生重要的影响.所以,在涡街现象发现以后的很长时间内,一直未能用潜水电磁流量计来进行测量流最,除了信号检侧技术以外,上述两点也是贡要的原因.为了克服上述因素带来的影响,必须对旋涡发生体形状有一定要求,使电磁流量计管内的旋涡发生体处流动尽量接近二维流动,以控制三维流动中旋涡发生体发出的旋涡相位,使涡线弯曲变得极小.
　　由此可见,旋涡发生体形状对涡的发出有决定性的影响.
　　1.涡街旋涡发生体形状的签本要求
　　涡街旋涡发生体的形状目前已有很多种式样,但它们必须具有一些相同的基本要求.
　　①涡街有钝的(即非流线型的)截面形状,这是产生旋涡的条件,
　　②涡街上下截面形状相同,并且左右对称-流动接近二维流动的条件,
　　③涡街边界层分离点是固定的—斯特罗哈数S恒定的条件.
　　同时,旋涡发生体在管道中的安装位置必须严格对称.旋涡发生体上游必须具有10倍D以上的直管,下游必须有5倍D的直管.

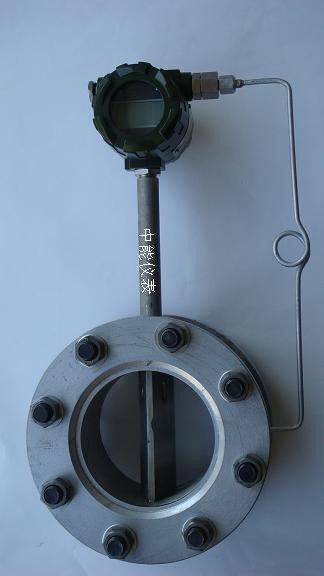

　　2.涡街旋涡发生体的签本结构
　　旋涡发生体形状有圆往,三角柱,T型柱,四角柱等,以下主要介绍圆柱与三角柱这两种型式.
　　(1)圆柱型旋涡发生休
　　前面关于旋涡理论部分的内容就是以圆柱为例进行讨论的.虽然这种型式使用较早.但严格地说,在高流速下它的斯特罗哈数S并不稳定.因此,人们就将共改进成开狭缝或导压孔形式.
　　开导压孔的圆柱旋涡发生器.由于有导压孔存在,当旋涡发出的同时产生的交替升力使流休通过导压孔流动,产生一边吸入,一边吹出的效果.当流体附面层在圆柱表面开始分离时,在吸入一侧,分离被抑制,在吹出一侧,分离则被促进发生.这样就可使流体分离点的位置固定下来,也就可以使斯特罗哈数S.相对稳定.
　　(2)涡街流量计三角柱型旋涡发生休
　　目前采用较多的旋涡发生体是三角柱形的,它不仅可以得到比圆柱更强烈的旋涡,而且它的边界层分离点是固定的,即其斯特罗哈数S.相对恒定,大约为S. = 0.16.这样,涡狈与流速的关系为f = 0.16 u/d,其中d为三角柱的底边宽度.中能仪表-品质保证
