中能仪表讲述电磁流量变送器
　　电磁流量变送器主要由测量管,励磁系统,电极及千扰调整机构等部分组成.为了使电磁流量计的变送器稳定可靠地工作,准确地感受流址信号,对变送器提出了一定的要求,主要有.
　　①电磁流量变送器能提供一个足够大的且与流量成正比的电势信号,
　　②电磁流量变送器能把干扰信号抑制到最小程度,使信噪比足够大,
　　③电磁流量变送器能够适应恶劣环境,工作可靠.
　　为了满足这些要求,电磁流量变送器在结构上就必须有所考虑.

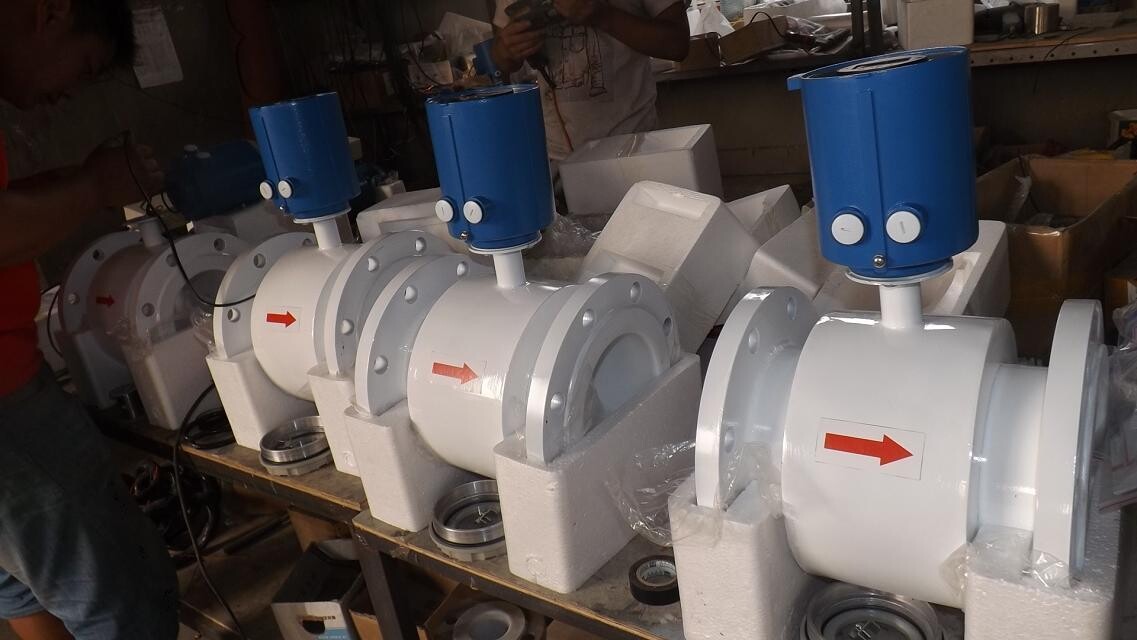

　　1.变送器的测量管
　　测量管处于变送器的中心位耸,实际上就是一根两端有法兰的直管.
　　为了防止电极上的流量信号被金属管壁所短路,所以在电磁流量计的测量管内侧应有一层完整的绝缘衬里.衬里材料应有耐腐蚀,耐磨损,耐高温等性能,如聚四氟乙烯,耐酸橡胶，为了让磁力线能够顺利地穿过测量管进入被N介质,侧位管必须由非导磁材料制成.其次,为了减小涡电流,一般应选用高电阻串的材料,在满足强度要求的前提下,管壁应尽薄等.
　　所以,测量管就是一根高电阻率的非磁性材料制成的法兰直管,内部衬有绝缘材料.
　　2.流量变送器励磁系统
　　励磁系统的作用是产生一个工作磁场.对于交变磁场的励磁绕组,目前国内采用如下三种磁路结构形式.
　　(1)电磁流量变送器分段绕组式
　　当变送器口径大于100 mm时,一般采用分段绕组式.马鞍形的励磁线圈按余弦分布绕制,靠近电极部分的线圈绕得密一点,距电极远的部分绕得稀一些,以得到均匀磁场.线圈外加一层磁扼,但无需加极靴.按此分段绕制的鞍形励磁线圈放在导管上下,使磁感应密度与管道横截面平行,以保证测量准确度.
　　(2)电磁流量变送器集中绕组式
　　口径大于10 mm,小于100 mm的变送器采用集中绕组式结构.励磁绕组被制成两只无骨架的马鞍形线圈,分别安装在潜水电磁流量计测量管的上下.为了保证磁场均匀,线圈间安装了两块平行导磁件,称为极靴,同时在线圈绕组外围加一层用0.3-0.4 mm厚的硅钢片制成的磁扼.绕组用高强度漆包线绕制.
　　(3)　电磁流量变送器变压器铁芯式
　　口径小于10 mm的变送器一般采用这种结构,这种结构通过潜水电磁流量计导管的磁通较大,在同样的流速下可得到较大的感应电势.当口径较大时,两电极间距离较大,气隙也较大,漏磁通显著增加,电千扰也较严重,这使得仪表工作不稳定.而且大口径管道采用变压器铁芯式时,变送器的体积和重量会大大增加,制造和维护都有一定困难.
　这种分段绕制法可以减小体积,保证磁场均匀,目前在国内已广泛采用.
