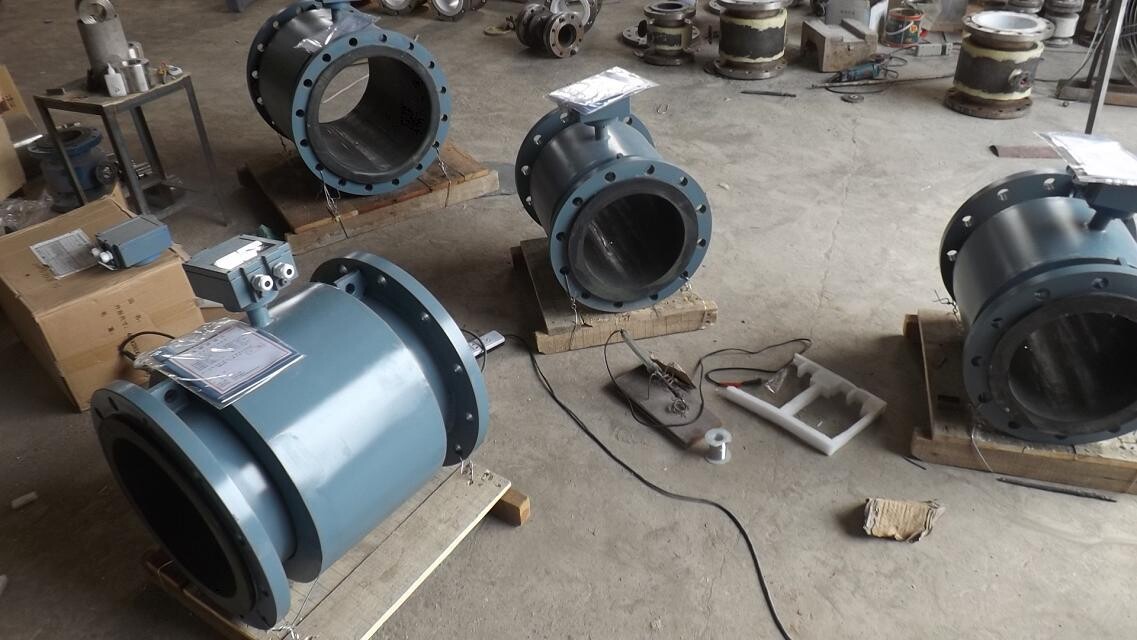

中能仪表讲述电磁流量计传感器的结构与特点
    电磁流量计为了满足流量计的运行稳定性和可靠性,电磁传感器应能提供足够大的和流量成正比的感应电动势,并应将干扰信号降到最低,满足信噪比要求传感器主要有测量管组件、励磁系统、电极以及抗干扰调整系统等..电磁流量计传感器和其他仪表一样,分传感器与信号处理器两部分.这种结构可分开安装或整体安装.分开安装时,传感器将流量信息转换成感应电动势利用电缆送到信号处理单元,经过放大,整形、A/D转换后形成数字信号,以便显示、存储或输出到其他计算机.整体安装时,可设计成智能化,功能一样.

一、测量管组件

为了减小电磁涡流,测量管一般要采用高阻抗材料.另外,为了防止电极上的感应电流被金属管壁短路,测量管内壁必须镶装高强度绝缘衬里,衬里材料应选择耐腐蚀、耐高温、耐磨损材料制成.其次为了保证磁力线顺利穿过测量管进入被测导电流体,测量管必须采用非导磁材料加工,这是因为导磁材料将会造成磁力线畸变,磁感应强度的方向在被测流体中发生改变.,
二、励磁系统

电磁流量计励磁系统由励磁线圈、高磁导率铁心、磁扼组成.根据测量管径大小有以下几种结构.

1.变压器结构

测量管径小于10mm的传感器一般采用这种结构,这种结构通过测量管的磁通量较大,在两电极间产生的感应电动势也大,测量分辨率高.若测量管径较大,通过的漏磁和磁通量增加,干扰信号也同时增加,传感器的稳定性降低,所以这种结构仅适用于小口径测量管.

2.集中绕组结构 分布绕组结构

该结构一般用于测量管径10-1OOmm的电磁流量计传感器上,励磁绕组被制成两只无骨架马鞍型线圈,放置在测量管的上下两侧,为了防止磁力线散射,外围加装一层厚为O.5mm的高磁导率砂钢片组成高斯屏蔽圈.另外,为了保证磁场均强性,在绕组间增加了两对磁靴.这种结构一般用于测量管径大于lOOmm以上的电磁流量计传感器上,励磁绕组分层绕制成马鞍型,疏密程度不等,致密的绕组放置于靠近电极处,稀疏的绕组放置于其他部位,目的是保持磁场均一性.绕组外层加一磁轭,由于测量管外壁均布有励磁线圈,所以无需加装磁靴.另外,因分布绕组式可减少仪表体积,故大口径电磁流量传感器一般采用这种结构.

三、电极组件

.特殊情况下,为避免电极污染,可采用电容式电磁流量计传感器,即将电极隐藏于衬里内部,不与被测导电流体接触.这种流量计的电极与衬里、导电流体形成一个电容,当流体作为电介质流动时,引起两电极间电容量交替变化,从而导致感应电动势的变化一般情况下电极与被测导电流体接触,当流体切割磁力线时,在两电极间产生感应电动势.

1、能对流体进行实际平衡,降低涡流和振动

2、能对流体进行实际平衡,降低涡流和振动长期稳定性好.
