中能仪表讲述涡街流量计脉冲式计数检测方法

中能仪表介绍一种全新的脉冲式涡街流量计计数检测方法,以 ARM 为核心,软、硬件二次滤波后计量脉冲数量.同时对脉冲幅值、脉冲周期及脉冲输入规律等进行综合对比,判断脉冲输入的状态是否正常,从而确保脉冲计量准确.

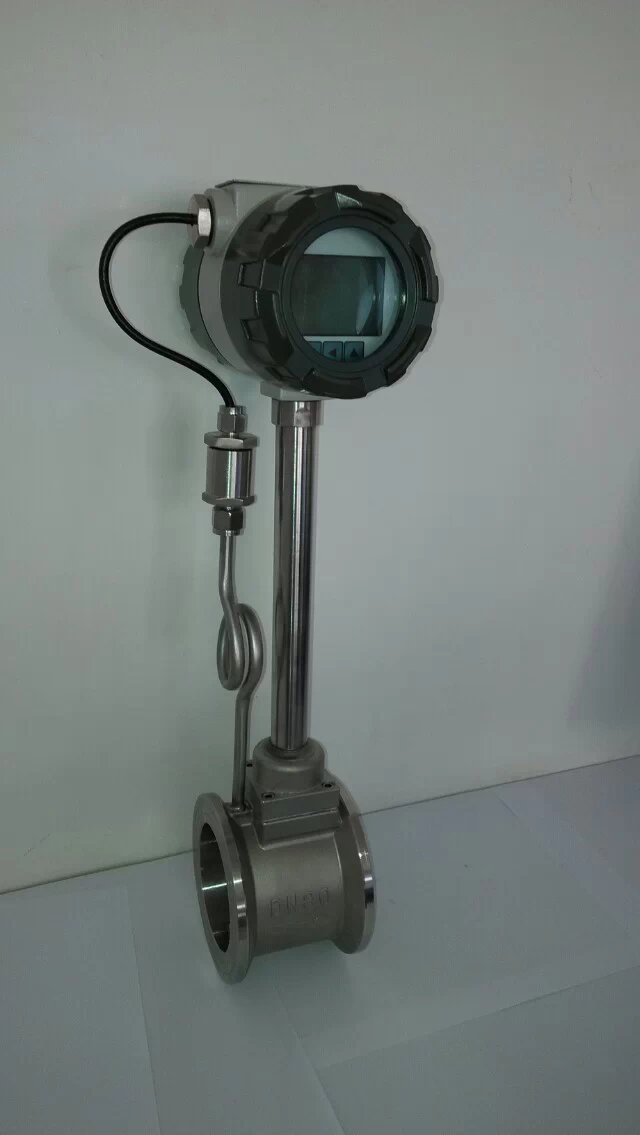

由于涡街流量计具有测量精度高、量程宽、测量介质广泛、工 作 温 度 高 ( 介 质 温 度 可 达350℃ ) 、耐腐蚀以及可靠性高等特点,广泛应用于石油、化工、轻工及动力供热等行业工业管道介质( 如气体、液体及蒸汽等) 流体流量的测量,多种介质.涡街流量计一般测蒸汽、水等介质的比较多,比如热电厂发电会产生蒸汽,而蒸汽可以供暖和生产重复使用,这样热电厂就可以对外售卖蒸汽.所以要安装流量计来测量输出给用户多少蒸汽,也就是得测蒸汽的流量,因此测量必须准确街流量计的检测结果有模拟信号,也有数字脉冲信号输出,而脉冲式涡街流量计的检测结果以脉冲方式输出,传统的计量方法采用滤波器滤波后由计数器来计量脉冲数量,从而计算流量.但这种方式只能计量脉冲数量,对脉冲出现的异常情况( 如设备故障或者人为原因) 等不能进行判别,更不能及时反馈.而脉冲出现异常将导致流量计量不准确,最终直接影响双方利益.因此,迫切需要一种全新的方法,不仅可以精确计量脉冲数量,而且当脉冲出现异常状况时也可以及时发现.
1 方案简介
 滤波电路
采用无源滤波电路,主要滤除干扰信号,使输出电压纹波系数降低,提高检测准确性.电源模块采用多组电源,供整个检测装置工作,特别注意的是给 A/D 采集供电的是 1‰精度电源,以保证采集精度.硬件方案
为了完成脉冲计量及检测,必须有一定的硬件作为支撑.本方法的检测装置构成如图 1 虚线部分所示,由滤波电路、电源模块、存储单元、时钟、远程通信模块、人机交互界面和 ARM 组成.

2检测方法
脉冲式涡街流量计计数检测方法采用 A/D采样,配合软件处理的方法对脉冲进行计数和判别.利用高速 A/D 采集脉冲输入口的电压幅值和平均值,软件滤波后根据采集结果统计脉冲数
量; 将一段时间内采集的电压幅值和平均值与涡街流量计最初安装时的正常电压幅值和平均值进行对比,以判断脉冲输出电压是否正常; 保存一年的计量数据,每次计量结果与一年前同期相比,看脉冲数量是否异常.通过电压值和用量的综合对比,来判断涡街流量计输出是否正常.
