常用的压力变送器有几种

压力变送器工作原理

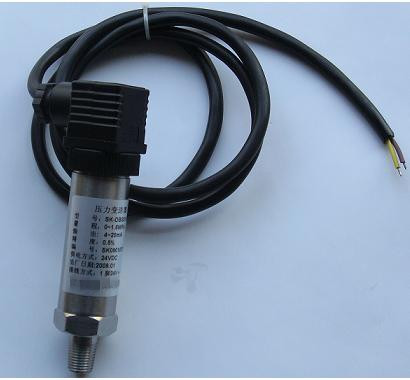

压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将压力信号转变成4-20mADC信号输出.常用的压力变送器有扩散硅压力变送器和电容式压力变送器,陶瓷压力变送器,应变式压力变送器等.
      1.扩散硅压力变送器.被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷）,使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号.
    2.电容式压力变送器.当压力直接作用在测量膜片的表面,使膜片产生微小的形变,测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号,然后采用专用芯片将这个电压信号转换为工业标准的4-2OmA电流信号或者1-5V电压信号.由于测量膜片采用标准化集成电路,内部包含线性及温度补偿电路,所以可以做到高精度和高稳定性,变送电路采用专用的两线制芯片,可以保证输出两线制4-2OmA电流信号,方便现场接线.
    3.陶瓷压力变送器.压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥（闭桥）,由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号.介质压力直接作用于敏感膜片上,分布于敏感膜片上的电阻组成的惠斯通电桥,利用压阻效应实现了压力量向电信号的转换,通过电子线路将敏感元件产生的毫伏信号放大为工业标准信号.
