如何正確安裝使用差壓式流量計

     孔板流量計，V錐流量計差壓式流量計在設計計算、在現場使用中, 往往由於各種條件的限制和各方面的影響, 差壓式流量計的實際測量誤差遠遠超過上述數值。 安裝使用各個環節都正確, 並符合技術要求的條件下, 其流量測量誤差一般在± (1%~2%)範圍內。其中, 由於安裝不合規定要求而造成的測量誤差佔有相當大的比重。所以, 對安裝這一環節必須給予足夠的重視。

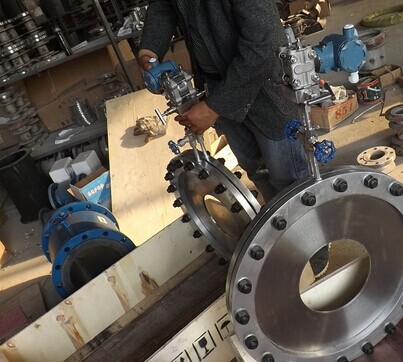

一、 差壓式流量計的組成
差壓式流量計由三部分組成: ①將被測流體的流量變換成差壓信號的節流裝置, 其中包括節流件和取壓裝置。 ②傳輸差壓信號的信號管路。 ③測量差壓值的差壓儀錶及顯示儀錶。
二、1. 安裝技術要求
(1) 導壓管應按被測流體的性質和參數使用耐壓、耐腐蝕的材料, 其內徑不得小於6mm, 長度最好在16m以內, 可視流體的性質而定。
(2) 為了避免差壓信號傳送失真, 正、 負壓導壓管應儘量靠近敷設。嚴寒地區導壓管應有防凍措施。
導壓管應垂直或傾斜敷設,其傾斜度不得小於1: 12。 黏度較高的流體, 其傾斜度還應增大。
(3)安裝節流裝置的主管道水準或傾斜時, 測量氣體流量取壓口應開在主管道的中心軸線上方且與中心軸線的夾角≥45℃, 變送器應裝在主管道的旁邊或上面, 導壓管應向上下游下連接到主管道, 以便積聚的液體容易流入主管道。 如果儀錶不得不安裝在節流裝置下方, 節流裝置出口上端導壓管至少應高於管道中心線1m, 在導壓管最低點必須安裝沉降器或排汙閥以便收集和定期排出信號管路中的汙物和氣體信號管路中的積水; 測液體流量取壓口應開在主管道的中心軸線下方且與中心軸線的夾角≥45℃, 變送器應裝在主管道的旁邊或下方, 如需安裝在主管道的上方應在導壓管的最高點裝集氣器或排氣閥,以便收集和定期排出信號管路中的氣體; 測蒸氣流量取壓口應開在主管道的側面, 變送器應裝在主管道的下方, 並且必須裝冷2.凝器節流裝置的安裝
(1) 如必須裝調節閥, 建議安裝在下遊至少5D以外。
節流件應與管道同心, 不同心度不得超過0.015D(1/β -1)的數值。
(2) 其前端面必須與管道軸線垂直, 不垂直度不得超過± 1° 。密封墊應儘量薄, 且不應凸入管道內壁。

(3) 節流裝置要保證有足夠的直管段長度。 在測量準確度要求較高的場合, 應將節流裝置和上游側10D及下游側5D長的測量管先行組裝, 檢驗合格後再接入主管道差壓信號管路的正確安裝
。
3.接線信號線不要與電源線一起穿金屬管或放在同一線槽中,也不要在強電設備附近通過。
三、 現場應用情況
瞭解所用儀錶的技術性能, 進行正確的安裝、維護, 才能保證差壓式流量計的實際測量準確度, 為生產過程的監測, 能源計量的經濟分析、考核提供可靠依據。實際測量工作中,由於施工人員不了解所用儀錶的技術性能, 造成了很大的測量誤差。後來按儀錶安裝技術要求進行了修改, 解決了因安裝不當所帶來的附加誤差, 保證了流量計的測量準確度。經過一段時間的運行, 未出現問題, 從而說明了正確安裝並合理使用差壓式流量計的重要性。
