        1、標準孔板
         標準孔板是一類規格最多的標準節流裝置,廣泛應用於各種流體特別是氣體流量測量中,孔板的結構因壓力、通徑、取壓方式的不同而不同.
         標準孔板按常用取壓方式可分為角接取壓、法蘭取壓、徑距取壓三種類型.

2、圓缺孔板
          取壓方式:法蘭取壓

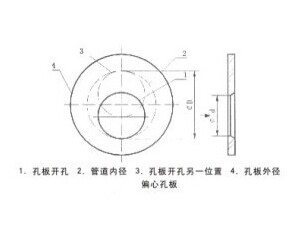

3、偏心孔板
           取壓方式:角接取壓

偏心孔板和圓缺孔板只適於安裝在水準或傾斜管道上,不能在垂直管道上使用.如被測流體中含有固體顆粒時,開口或缺口應置於下方；如液體中有氣體析出時,開口或缺口應置於上方；取壓口處在圓缺口或偏心開孔和管道相切點的對面.

         4、內藏孔板
          這一類孔板是將孔板與測量管做成一體,一般用於小管徑（DN≤50mm）,所以又稱小管徑孔板.
          特點:
          （1）、結構緊湊,牢固耐用,工作可靠.
          （2）、可以測小流量,現場安裝方便.
          （3）、要求配製一段直管段（前5D、後2D 需精密加工）.
         使用條件:
          （1）、公稱通徑:15-50mm
          （2）、公稱壓力:≤6.3MPa
          （3）、精確度（不確定度）:2.5%

 5、限流孔板
           用於流體輸送過程的降壓、限流.利用節流件的壓力損失的特點,來達到降壓、限流的目的.
           特點:結構簡單、耐用、工作可靠.
                       不需要測量差壓.

           6、環形孔板
            環形孔板適用於各種流體（氣體、蒸汽、液體）介質,它除了具有標準孔板的結構簡單、牢固、安裝使用方便等特點以外,還具有以下優點:
               1、更適合測量飽和蒸汽、過熱蒸汽以及煤氣、冷卻水等髒汙流體.
               2、更容易適應高溫、高壓流體的流量測量.
               3、比圓缺孔板、偏心孔板工作更可靠,測量更精確.
               4、以較低的成本製成耐腐蝕型,測量腐蝕性流體的流量.
               5、由於本產品外部形狀簡單,容易製成夾套保濕型在夾套內通蒸汽,可以防止被測流體（如重油、渣油等）在測量管段內凝結或粘附；通以冷卻液,可防止易汽化的液體在流經測流板時形成汽液兩相流.
               6、採用均壓環結構,減少了測量誤差來源引至差壓變送器的是在測流板上、下游處取壓管橫截面的靜壓平均值,減弱了上游局部阻力形成的速度分佈畸變對精度的影響,實際精度更接近基本精度.
               7、要求較低的前後直管段
               8、採用一體型結構形式,減少管線敷設.
               9、採用帶遠傳膜盒的差壓變送器,可以測量諸如煤粉、渣油等髒汙液體的流量.
          工作原理:環形孔板節流裝置和普通的標準孔板一樣,依據的基本原理是流體連續性方程和伯努利方程.把環形孔板安裝在圓管中,當液體流經節流裝置時,其上、下游側之間就會產生壓力差.
          連接方式:法蘭連接和焊接連接.
