标准喷嘴- 喷嘴流量计生产厂家

发布时间：2014-10-25 8:01:34

标准喷嘴- 喷嘴流量计生产厂家

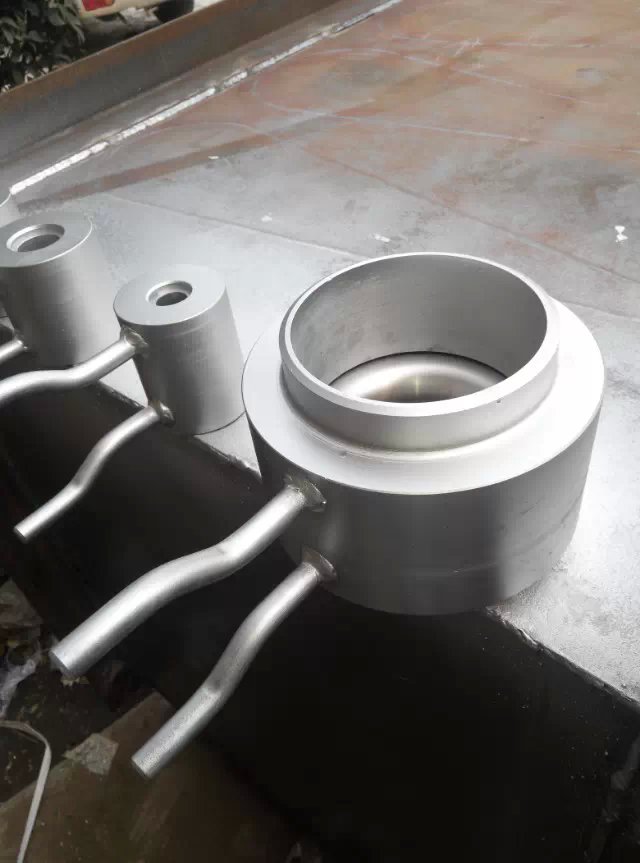

喷嘴流量计具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高等特点,标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成,其取压方式上游取压口采用角接取压,下游取压口可按角接取压设置,也可设置于较远下游处.

喷嘴流量计中一种叫作标准喷嘴的流量计亦称为ISA1932喷嘴,喷嘴流量计的结构形式
喷嘴总长度
当0.30≤β≤2/3时,喷嘴长度=0.6041d
当2/3≤β≤0.80时,喷嘴长度={0.4041+（0.75/β-0.25/β2-0.5225）0.5}d

喷嘴流量计的适用范围
1.公称直径:50mm≤DN≤500mm公称压力:PN≤32MPa

2.雷诺数范围:0.30≤β≤0.44时,70000≤ReD≤107
0.44≤β≤0.8时,20000≤ReD≤107
3.精度:1级

4.孔径比:0.30≤β≤0.80
喷嘴流量计适用于电厂高温高压蒸汽、热网管路、流速高的流体流量测量.标准喷嘴按国标GB/T2624-93进行设计制造,按国标JJG640-94进行检定.无需实流标定.
