热电偶结构-热电偶分类

按照热电偶的组成结构分为热电偶测温导线、铠装热电偶、装配式热电偶.
1. 热电偶测温导线用外带绝缘的热电偶丝材焊接而成,是测温产品里结构最为简单的一种,响应速度极快.
2. 铠装热电偶的结构原理是:由热电偶丝、高纯氧化镁和不锈钢保护管经多次复合一体拉制而成,具有能弯曲、耐高压、耐震动、热响应时间快和坚固耐用等许多优点,可以直接测量各种生产过程中0~800℃范围内的液体、气体介质以及固体表面的温度.

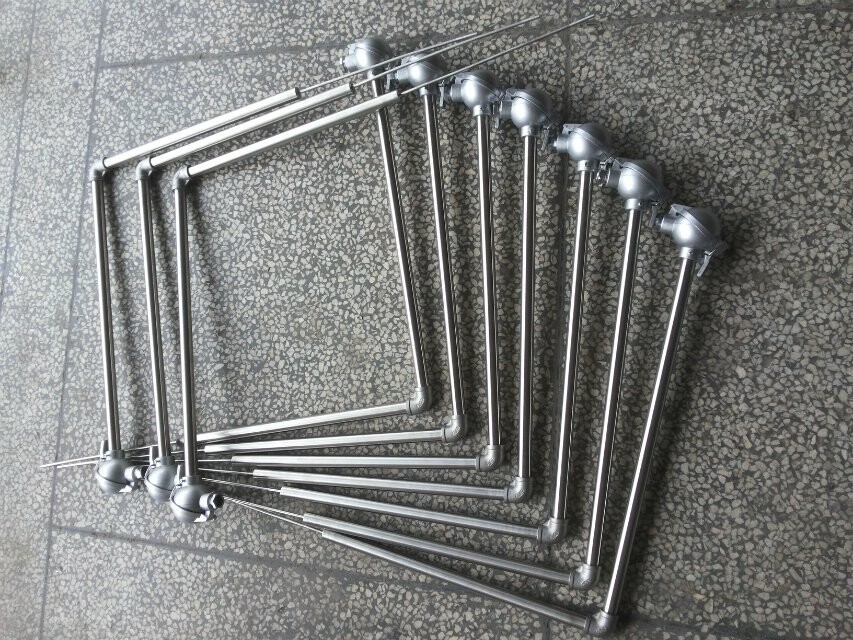

3. 如无特别说明,江苏中能仪表科技有限公司标准供货产品直径小于8mm的产品均为铠装热电偶铠装热电偶三种测量结构的比较结构形式露端式热电偶测量端露在外面,测温响应时间最快,仅在干燥的非腐蚀介质中使用,不能在潮湿空气或液体中使用接壳式热电偶热电极与金属套管焊在一起,反应时间介于露端式和绝缘式之间,适用于外界信号干扰较小的场合使用绝缘式热电偶测量端封闭在内部,热电偶与套管之间相互绝缘,不易受外界信号干扰,是最常用的一种结构形式装配式热电偶装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构,并配以各种安装固定装置组成.
4. 热电偶常用补偿导线规格根据补偿导线适用的温度范围,我公司标准供货产品主要使用两种补偿导线:pvc补偿导线和金属网补偿导线,其中pvc补偿导线线芯为多股型,质地柔软,耐温上限为80℃;金属网补偿导线线芯为单股型,抗干扰性能较好,耐温上限为400℃.温度传感器的选型:确定热电偶温度传感器类型、实际使用温度范围、精度、尺寸及安装固定方式等,根据需求参考后面详细的选型资料,也可按客户的图纸或样品加工定做有关热电偶产品的详细介绍.
