一、热电阻的结构形式
    和热电偶温度传感器相类似，工业上常用的热电阻主要有普通装配式热电阻和铠装热电阻两种型式。

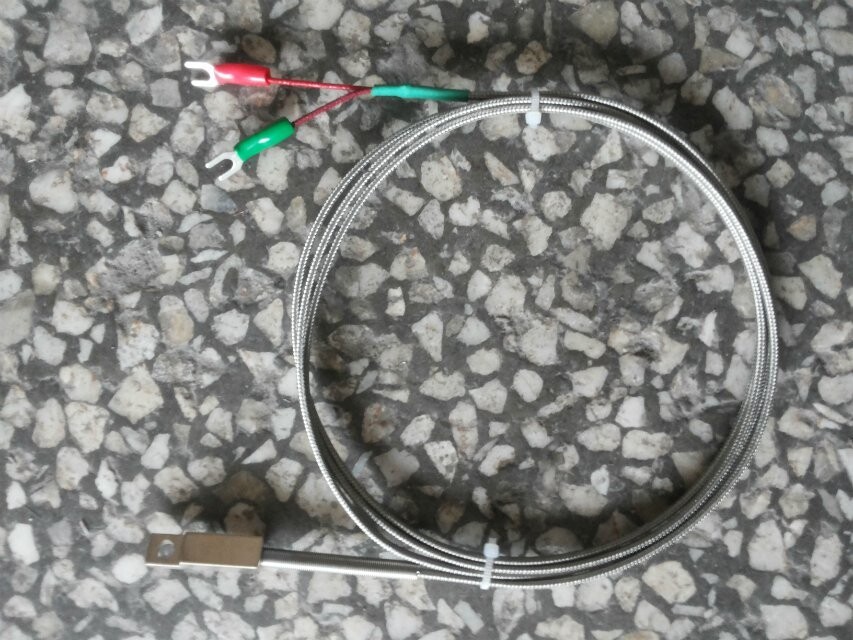

    普通通装配式热电阻是由感温体、有锈钢外保护管、接线盒以及各种用途的固定装置级成，安装固定装置有固定外螺纹、活动法兰盘、固定法兰和带固定螺栓锥形保护管等形式。铠装热电阻外保护套管采用不锈钢，内充高密度氧化物绝缘体，具有很强的抗污染性能和优良的机械强度。与前者相比，铠装热电阻具有直径小、易弯曲、抗震性好、热响应时间快、使用寿命长的优点。
    对于一些特殊的测温场合，还可以选用一些专业型热电阻，如，测量固体表面温度可以选用端面热电阻，在易燃易爆场合可以选用防爆型热电阻，测量震动设备上的温度可以选用带有防震结构的热电阻等。

二、热电阻的信号连接方式
    热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。
目前热电阻的引线主要有三种方式
    ○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
    ○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的引线电阻。
    ○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
