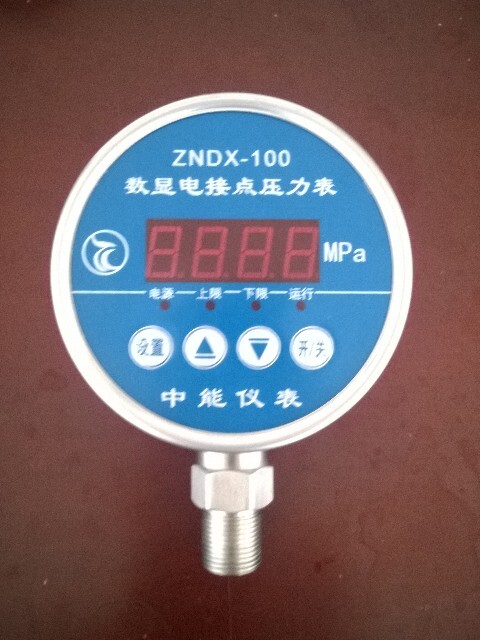

了解数字压力表
压力表通过示值变化的规律能准确判断故障

检定过程中,通过示值变化的规律能准确判断故障.如果被检表中间刻度前、后出现指针快慢不同时,说明是非线性误差,因为连杆移动角度的大小与指针在刻度盘上偏转角度的大小成正比例关系,应改变连杆与扇形齿夹角,如果指针在前半部分走得快,指针在后半部分走得慢,调小连杆与扇形齿间夹角,反之,就调大连杆与扇形齿间夹角.其中改变连杆与扇形齿之间夹角的方法分为转动机芯和移动自由端指针,如果前后快慢幅度大,则是以转动机芯为主,前后幅度小或是仅在上限处逾越允许误差,就改变自由端的位置.待示值基本调至全快或全慢时,示值误差就变成了线性误差,通过移动示值调节螺钉调整.前后采用两者交替调整的方法,比较奏效数字压力校验仪满足规程中对标准器的要求
JJG49-1999JJG52-1999对规范器作出如下的要求:5.2.1.1对规范器误差的要求,规范器允许误差绝对值应不大于被检表允许误差绝对值的1/4数字压力校验仪(以DH542数字压力校验仪为例,允许误差为0.025%FS可满足相同满量程范围0.1级及以下的精密压力、普通压力表的检定及校准.

2.数字压力校验仪的检定方法

JG49-1999JJG52-1999将“示值误差”定义为:对每一检定点,升压(或降压)和降压(或升压)检定时,轻敲表壳前后的示值与规范值之差”压力表示值误差可表示为

ΔP=Px-PN

式中:ΔP压力检定点示值误差;Px被检压力表示值;PN压力规范值.采用活塞式压力计作为规范器,原理为“称重法”上式中PN为固定点,被检定示值按规程要求进行估读,故示值误差中将因人为视差引入一定误差.采用数字压力校验仪可采用“直接比较法”或称“反校法”即固定被检表检定,读取数字压力校验仪的压力规范值,这样可大大消除人为视差,提高检定系统的准确度,并且该方法符合规程中对“示值误差”定义.
1.数字压力校验仪满足规程中对标准器的要求
