ZN系列液位变送器安装方式-zn系列压力变送器

托架安装

托架套件包含不锈钢角托架和PVC带螺纹的圆盘(图1),可用于在液面上方的支架上安装变送器.

安装说明

1.使用随带的三个螺钉把托架连接到盘上.

2.把组装好的托架和托盘连接到液面上方的刚性支架上.

托架可通过螺栓连接到适当的横构件上.应确保变送器垂直于液体表面,以便最大限度地提高回波幅值.

3.在变送器的螺纹上缠PTFE胶带.

4.把变送器插入盘中.

5.利用变送器的六边形部分拧紧到2牛-米(1.5英尺-磅)扭矩.不得利用变送器外壳来拧紧.

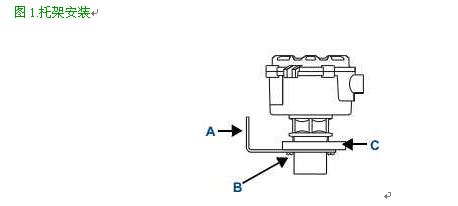

图1.托架安装

A.不锈钢托架

B.4X13长自攻螺钉(X3),碳钢(镀锌)

C.PVC托盘

在带有导流管或支柱的储罐内安装

安装说明

1.在变送器的螺纹上缠PTFE胶带.

2.若储罐自身的罐嘴带有法兰或带有旁通管:

a.通过螺纹连接把变送器附接到非金属仪表法兰上.利用变送器的六边形部分拧紧到2牛-米(1.5磅-英尺)扭矩.

b.由艾默生过程管理提供的仪表(附件)法兰由PVC材料制成,并且为全配合面设计.在安装到储罐或容器上的凸面配合法兰上时,必须加以注意,以防止由于螺栓拧得过紧而使PVC法兰发生变形.

c.确保垫片正确放置在导流管/储罐法兰上.

d.把组装好的变送器和仪表法兰落到储罐法兰上,并用适当的螺栓拧紧到适当的法兰扭矩.

若与储罐导流管或支柱上的凸面法兰(RF)配合使用,则应拧紧到13.6牛-米(10磅-英尺)最大扭矩.

3.若储罐自身的罐嘴是螺纹形式或带有旁通管:

a.通过螺纹连接把变送器附接到导流管/支柱上.

b.利用变送器的六边形部分拧紧到2牛-米(1.5磅-英尺)扭矩.

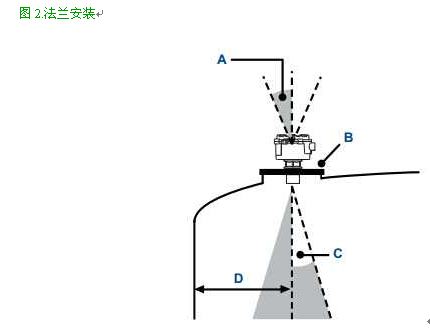

图2.法兰安装

A.变送器竖直安装(3°最大偏差)

B.使用非金属配件或法兰

C.6°横梁半角

D.11厘米/米(1.3英寸/英尺),最小0.3米(12英寸)

开放流道流量测量安装方式

应把超声波发射器安装在开放液体的上方.避免把变送器直接安装在任何液体入口的上方.不得把变送器悬吊在电缆上.

中能仪表认为变送器的位置很关键,应根据您所在国的相关标准的规定,把其布置在流动液体上游的正确距离处.例如,在ISO标准中,对于薄壁堰,距离应为水的最大高度 (Hmax)的四到五倍,对于水槽,距离应为Hmax的三到四倍.为了实现最佳精度, 变送器的前面的布置高度应等于最大液体深度加300毫米(12.2英寸)变送器静区加 额外50毫米(2英寸)的和.

图3.选择流体上方的高度位置

A.变送器前面

B.Hmax

C.变送器底部基准高度=Hmax+ 300毫米(12.2英寸)+ 50毫米(2英寸)

变送器的底部基准高度应根据主要测量装置的标高确定(图4).

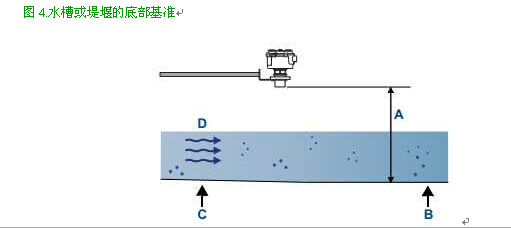

图4.水槽或堤堰的底部基准

A.变送器底部基准 C.支流

B.基本设施(例如水槽或堤堰)内底 D.流动方向

当在'V'形槽口堤堰(图10)上设置底部基准时,应使用真正的内底,而不是弯月面.

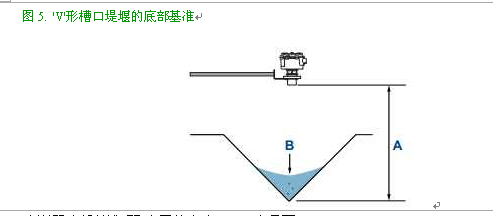

图5. 'V'形槽口堤堰的底部基准

A.变送器底部基准(即,真正的内底) B.弯月面

注

-应避免变送器可能被'淹没'的情况

-若结构允许,则应把变送器安装在流道或容室中.应避免变送器受到阳光直射, 以保证最高精度和稳定性
