中能仪表仅针对3051压力变送器压力组态的解释

重新映射设备变量

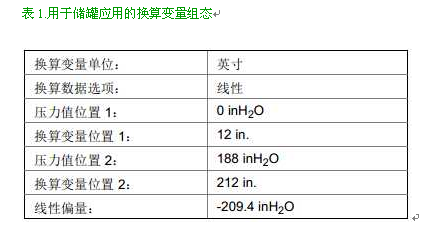

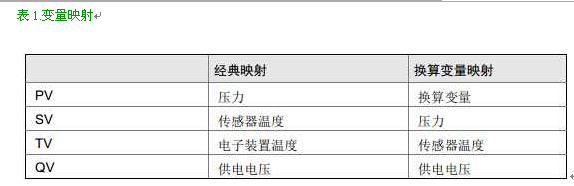

通过重新映射功能,可将变送器的初级、二级、三级和四级变量(PV、SV、TV和QV)组态为两种组态之一.用户可选择“经典映射”(Classic mapping)或“换算变量映射”(Scaled Variable Mapping)选项,请参阅表1以了解每种变量的映射方案.所有变量都可以通过现场通讯器或AMS设备管理器重新映射.

注

指定为初级变量的变量驱动该输出.此值可选为压力或换算变量.

使用现场通讯器进行重新映射

使用AMS设备管理器进行重新映射

右键单击设备,并选择组态(Configure).

1.选择手动设置(ManualSetup),并单击HART选项卡.

2.在变量映射(VariableMapping)下指定初级、二级、三级和四级变量.

3.单击发送(Send).

4.仔细阅读警告内容,若应用更改安全,则单击是(Yes).

设置范围点

范围值命令设置用于范围测量百分比的范围下限和上限.

注

变送器在从罗斯蒙特有限公司出厂前已完全按照用户要求或按照默认的满量程进行了校准(量程=范围上限).

1.从主页(Home)屏幕选择2:组态(2: Configure)

2.选择1:向导设置(1: Guided Setup)

3.选择1:基本设置(1: Basic Setup)

4.选择 5:范围值(5: Range Values)

设置变送器的范围百分比(转换函数)

罗斯蒙特3051无线变送器有两个适合压力应用的转换函数:线性和平方根.如图2所示,激活平方根选项可使模拟输出与流量成比例.

但是,对于差压流量和差压液位应用,建议使用换算变量.

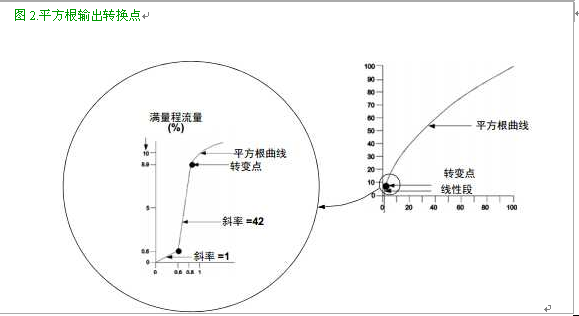

在0至0.6%量程的压力输入范围内,曲线的斜率是一致的(y=x).这样可在零点附近实现精确校准.较大斜率会导致输出发生较大变化(相对于较小的输入变化).在0.6%至0.8%量程的范围内,曲线斜率等于42(y=42x),以实现在转变点从线性到平方根的连续转换.

使用现场通讯器设置变送器输出

使用 AMS 设备管理器设置变送器输出

右键单击设备,并选择“组态”(Configure).

1.单击手动设置(Manual Setup),并从转换函数(Transfer Function)中选择输出类型,然后单击发送(Send).
