　　对于罗斯蒙特3051,压力施加在隔膜上.油使传感器发生弯曲,从而改变其电容或电压信号.然后,此信号被信号处理模块转化为数字信号.接下来,微处理器从信号处理模块获取信号,并计算变送器的正确输出.此信号随后通过无线通讯发送到网关.
罗斯蒙特3051压力变-送器的主要组件是传感器模块和电子装置外壳.传感器模块包含充油传感器系统(隔膜、充油系统和传感器)和传感器电子装置.传感器电子装置安装在传感器模块内,包括温度传感器、存储器模块以及模数转换信号转换器(A/D转换器).来自于传感器模块的电信号被传送到电子装置外壳中的输出电子装置上.电子装置外壳包含输出电子装置板、天线和电池.

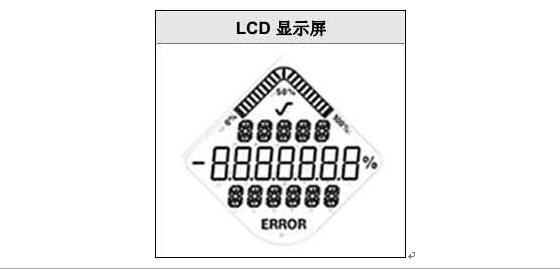

　LCD显示屏采用3行7位字符显示,并可显示输出和诊断消息.请参阅下图

　
　　　　
　　可以订购可选的LCD,它直接连接到支持直接操作信号端子的输出电子板.显示屏显示输出 和缩写的诊断信息,并随附透明显示屏护盖.对于WirelessHART输出,LCD显示屏提供三行显示.第一行显示被测过程变量,第二行显示测得的值,第三行显示工程单位.LCD还可显示诊断消息.
　　
　　
　　
　　

　
无线注意事项
　　
　　上电次序
　　
　　在智能无线网关安装并正常工作前,任何无线设备均不得安装电源模块.此变送器使用绿色电源模块(订购型号701PGNKF).还应从距智能无线网关最近的无线设备开始对无线现场设备加电.这样可使网络安装启动更加简单、快速.启用网关上的主动广播模式可确保新设备能够更快地连接到网络.
　　
　　天线位置
　　
　　内置天线按照多安装方位设计.变送器应根据您的压力测量应用的最佳实践进行安装.
　　
　　网络设计最佳实践
　　
　　安装设备时,应当考虑推荐的方法以确保无线性能达到最佳.请参阅附录D网络设计最佳实践,以了解关于推荐方法的详细信息.
　　
　　现场通讯器连接
　　

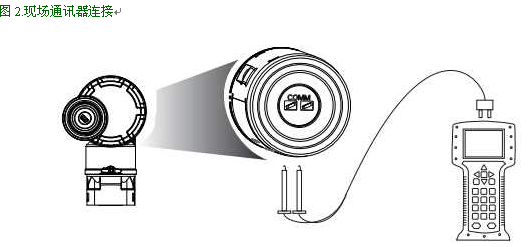

　　电源模块需要安装到设备中,以便于现场通讯器与罗斯蒙特3051对接.现场通讯器连接位于电源模块上.为了与变送器进行通讯,应将现场通讯器连接到电源模块上的COMM端口.此变送器使用绿色电源模块:请订购型号701PGNKF.要与此设备进行现场通讯,基于HART的现场通讯器需要使用正确的罗斯蒙特3051无线DD.电源模块采用键控,只能以一个方向插入.有关将现场通讯器连接到3051的说明,请参阅s图2.
　　
