3100系列变送器底部基准-3101,3102,3105系列变送器
此参数对变送器的校准和组态很重要.

在3101上,变送器的底部基准设置是沿超声波束路径竖直测量的从变送器前面到储罐或开放流道的零液位的距离.

在3102和3105上,是沿超声波束路径竖直测量的从用户首选传感器基准点(UPSRP)到储罐或开放流道的零液位的距离.

零液位确定了变送器开始测量过程值的位置.4mA输出不必非得从零液位开始.4mA的起点可以是此零液位上方或下方的任何液体高度.

方法:一体化按钮

查看或更改底部基准(b.rEF)设置的方法:

1.在PV显示屏上按绿色按钮↓以指示“b.rEF”.

2.按下蓝色按钮→以指示当前b.rEF值.

3.若此值正确,可按红色按钮↵然后按绿色按钮↓转到下一个菜单.否则,继续第(4)步.

4.按下蓝色按钮→可开始编辑(第一位数字闪烁).

5.使用绿色按钮↓编辑闪烁的数字.

6.按下蓝色按钮→可转到下一位数字(该数字闪烁).

7.重复第(5)和第(6)步,直到最后一位数字闪烁,并根据需要编辑.

8.按下蓝色按钮→可确认新的b.rEF值(不再有数字闪烁).

9.按下红色按钮↵以保存新值,或者按下蓝色按钮→不保存.随后,根据所执行的动作,会出现“b.rEF”菜单或下一个菜单.

方法:手操器或AMS

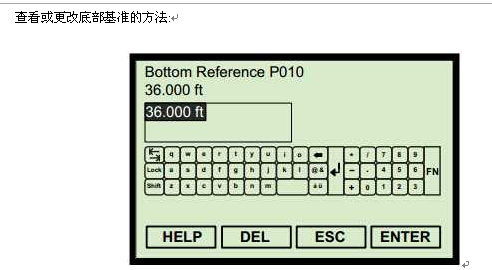

查看或更改底部基准的方法:

显示手操器页面)

1.从主页(Home) 页面选择 2:组态 (Configure).

2.选择2:手动设置(ManualSetup).

3.选择1:基本设置(BasicSetup).

4.选择2:底部基准 P010 (Bottom Reference P010).

5.输入新的底部基准值,并按“输入(ENTER)”保存.

6.按“发送(SEND)”可更新变送器.

方法:罗斯蒙特3490系列控制单元

查看或更改底部基准的方法:

(显示罗斯蒙特3491页面)

1.从主菜单(MainMenu)页面选择设置 (SETUP).

2.选择变送器(例如“Tx1:3102”).

3.选择任务(DUTY),然后选择底部基准 (Bottom Ref).

4.按照屏幕提示输入并保存新设置. 推荐产品;电磁流量计,变送器,孔板流量计,玻璃管液位计,超声波流量计,涡街流量计,涡轮流量计,热电偶
