罗斯蒙特644变送器接线和罗斯蒙特644变送器通电
　　罗斯蒙特644变送器接线和罗斯蒙特644变送器通电
　　
　　为变送器通电

　　1.变送器需要外部电源才能工作.
　　
　　2.卸下接线端子护盖(若适用).
　　
　　3.把正极电源线连接到“+”端子.把负极电源线连接到“-”端子.
　　
　　4.拧紧端子螺钉.在拧紧传感器并固定电源线时,最大扭矩为6英寸-磅 (0.7 牛-米).
　　
　　5.重新装好并拧紧盖子(若适用).
　　
　　6.通电(12-24Vdc)
对变送器进行接线，　　接线图在接线端子盖内.
　　

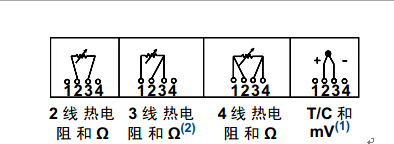

　　图1.传感器连接图


　　
(1)为了识别带补偿回路的热电阻,必须针对至少3条线的热电阻来组态变送器.
　　
　　(2)罗斯蒙特有限公司为所有单元件热电阻提供4线传感器.通过断开多余的导线并使用绝缘带隔离,可在3线制组态中使用这些热电阻.
　　
　　)
　　

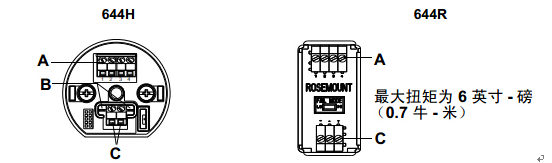

A.传感器端子
　　
　　B.通讯端子
　　
　　C.电源/组态端子
　　
　　负载限制
　　
　　变送器电源端子间所需的电压是12至42.4 Vdc(电源端子的额定电压是 42.4 Vdc).为了防止变送器损坏,在更改组态参数时,不得使端子电压降 到低于12.0 Vdc.
　　
