罗斯蒙特2090组态及量程调整-ZN系列2090变送器
　　
　　验证组态
　　
　　有勾号"√"标记的表示基本组态参数.在组态和启动过程中至少应检查这些参数
量程调整　　注
　　
　　罗斯蒙特2090变送器在出厂前己按照用户要求或按照工厂默认的满量程进行了全面标定 (量程=范围上限).
　　
　　零点调校
　　
　　零点调校是用于补偿安装位置影响的单点调整.若零点偏移量小于真零点的3%,请参阅下文中的“使用现场手持通讯器”说明.若零点偏移量大于真零点的3%,则应按照下文中的“使用变送器零点调整按钮”的说明重设范围.　　
　　使用现场手持通讯器
快捷键 步骤
1,2,3,3,1 1.给变送器排气,并连接现场手持通讯器.
2. 在菜单中输入HART快捷键序列.
3. 按照所示的命令进行零点调校.

使用变送器零点调整按钮

　　1.松开认证标签螺钉,并旋转标签,以露出零点调整按钮.　　
　　2.施加4毫安输出所需的压力.
　　
　　3.按住零点按钮2秒,以设置4毫安点.确保输出值为4毫安.可选的LCD会显示ZERO PASS(零点通过).
3051压力变送器如何接线
作者:admin 来源: 日期:2015-3-20 11:35:08 关注数:20人
　　3051压力变送器接线:　　

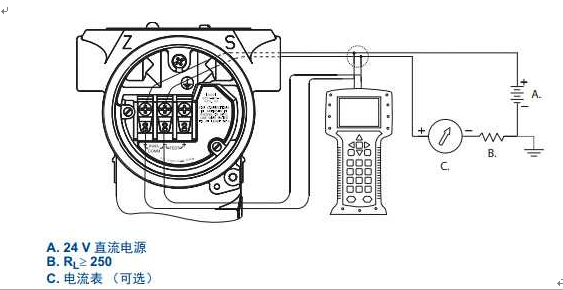

　　图1.变送器接线图(4-20 mA HART)　　
应使用屏蔽双绞线以获得最佳效果.应使用长度不超过1500米(5000英尺)的24 AWG或更粗接线.根据实际情况,可在安装接线时做一个滴水圈.滴水圈的布置应保证其底部低于导线管接头和变送器外壳.　　
　　▲当心
　　除非3051的外壳正确接地,否则安装瞬变保护接线端子不能提供瞬变保护.
　　
　　走线时不要把信号线与电源线一起布置在导线管中或开式电缆桥架上,或者布置在大型电气设备附近.
　　
　　不要把带电的信号线与测试端子连接.信号线里的能量可能损坏接线端子中的测试二极管.
　　
　　应通过以下步骤对变送器进行接线:
　　
　　1.卸下现场端子(RELD TERMINALS) —侧的外壳盖.
　　
　　2.把正极引线连接到“+”端子(PWR/COMM),把负极引线连接到“-”端子.
　　
　　3.把外壳接地,以符合当地的接地规定.
　　
　　4.确保正确接地.仪表电缆屏蔽层必须:
　　
　　a.修剪平整且不接触变送器的电子装置外壳.
　　
　　b.若电缆通过接线盒走线,则应连接到下一段屏蔽层.
　　
　　c.在电源端妥善接地.
　　
　　5.若需要瞬变保护,则应参照“瞬变保护接线端子的接地”一节的接地说明进行.
　　
　　6.应塞好并密封未用的导线管接口.
　　
　　7.重新盖好外壳护盖.
　　

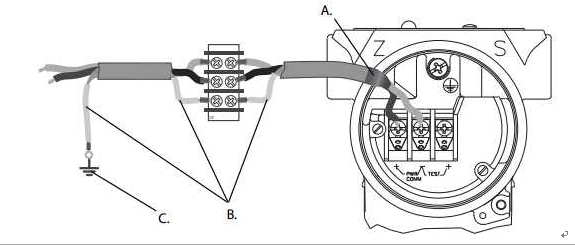

　　图2.接线
　　
A.对屏蔽层和屏蔽层引流线进行绝缘
　　
　　B.对外露屏蔽层引流线进行绝缘
　　
　　C.把屏蔽层连回电源地线
　　
　　瞬变保护接线端子的接地
　　
　　在电子装置外壳的外面和端子仓中提供有接地端接装置.在安装瞬变保护接线端子时,使用这些接地点.建议使用18AWG或更大规格的接线把外壳接地点与大地(内部或外部)连接.
　　
　　若变送器当前未连接电源线和通讯线,则应按接线并通电的第1-7步操作.
　　
　　当变送器正确接线时,可参考图2来确定内外瞬变保护接地位置. 推荐产品;电磁流量计,压力变送器,孔板流量计,玻璃管液位计,超声波流量计,涡街流量计,涡轮流量计,热电偶
