危险场所安装(仅适用于罗斯蒙特3105)-3490控制单元
　　
　　当罗斯蒙特3105与罗斯蒙特3490系列控制单元结合使用时,不需要额外的安全栅.若从任何其它电源向3105供电,则在非危险(安全)区域中,应确保已配装好适当的本安栅.安全栅的选择应确保其输出参数Uo、Io和Po小于变送器的Ui、Ii和Pi.
　　
　　本安参数:Ui = 30 V、li = 120 mA、Pi = 0.82 W、Li = 108 mH、Ci = 0 nF
　　
　　变送器和连接电缆的电容总和、电感总和不得超过为所选安全栅规定的最大值.
　　
　　把电缆连接到变送器
　　
　　1.确保断开电源.
　　
　　2.拧下三个外壳盖螺钉,然后提起变送器外壳盖.
　　
　　金属外壳上的盖子可以搁置在铰链上.在盖子下垫一个物体,以避免变送器倾倒.
　　
　　3.把电缆穿过电缆密封套/导线管.
　　
　　4.连接电缆线芯:
　　
　　a.对于3101,应按照图1连接线芯.
　　
　　b.对于3102,应按照图2连接线芯.
　　
　　c.对于3105,应按照图3连接线芯.

　　5.仅在一端把电缆护套/屏蔽层连接到适当的接地点(地).
　　
　　6.盖回盖子,拧紧电缆压盖,并连接电源.
　　
　　重要提示
　　
　　3101和3102不是本安型,仅能在非危险(普通场所)装置中使用.
　　
　　若需要HART通讯(在3102和3105上可用),则必须在回路中安装有 250欧姆(最小)、0.25W的负载电阻.当把3102或3105型变送器 与罗斯蒙特3490系列控制单元结合使用时,不需要此电阻.
　　

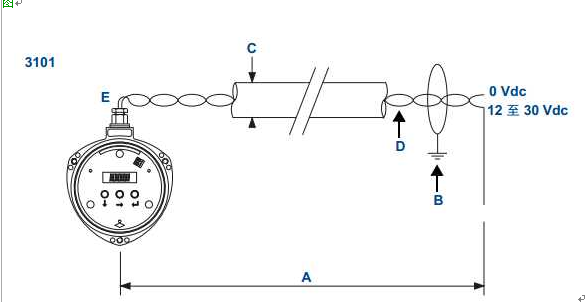

　　图1. 3101型的接线图

图
　　
A.最大电缆长度为3000米(9750英尺)
　　
　　B.把电缆护套/屏蔽层连接到控制室中的接地点(地)
　　
　　C.电缆直径:04至8毫米(00.15至0.31英寸)
　　
　　D.屏蔽双绞线
　　
　　最小尺寸:0.22 mm2 (24 SWG / 23 AWG):
　　
　　最大:1.5 mm2 (16 SWG / 18 AWG)
　　
　　E.变送器上的电压至少达到12Vdc才能令变送器工作

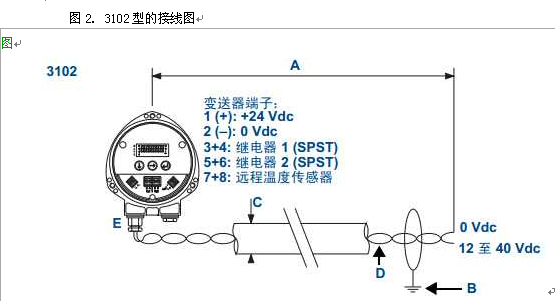

　　图2. 3102型的接线图
图

A.最大电缆长度为3000米(9750英尺)
　　
　　B.把电缆护套/屏蔽层连接到控制室中的接地点(地)
　　
　　C.电缆直径:04至8毫米(00.15至0.31英寸)
　　
　　D. 屏蔽双绞线
　　
　　最小尺寸:0.22 mm2 (24 SWG / 23 AWG):
　　
　　最大:1.5 mm2 (16 SWG / 18 AWG)
　　
　　E.变送器上的电压至少达到 12 Vdc 才能令变送器工作
　　

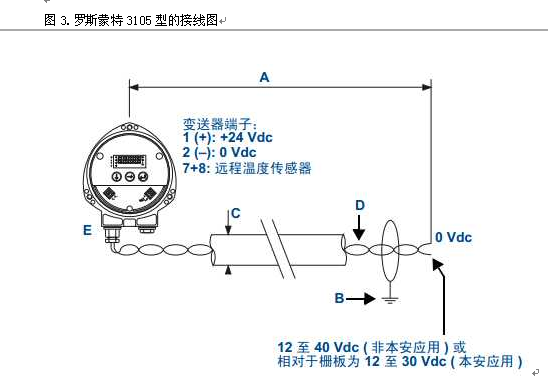

　　图3.罗斯蒙特3105型的接线图
图
　　
A.最大电缆长度为3000米(9750英尺)
　　
　　B.把电缆护套/屏蔽层连接到控制室中的接地点(地)
　　
　　C.电缆直径:Ø4至8毫米(Ø0.15至0.31英寸)
　　
　　D. 屏蔽双绞线
　　
　　最小尺寸:0.22 mm2 (24 SWG / 23 AWG):
　　
　　最大:1.5 mm2 (16 SWG / 18 AWG)
　　
　　E.变送器上的电压至少达到 12 Vdc 才能令变送器工作推荐产品;电磁流量计,压力变送器,孔板流量计,玻璃管液位计,超声波流量计,涡街流量计,涡轮流量计,热电偶
