　　每种过程装置对接地都有不同的要求.对于特定类型的传感器,应使用由厂家推荐的接地选项,或者以接地选项1(最常用的选项)作为起点.
罗斯蒙特3144p变送器的接地:
不接地热电偶、mV和RTD/欧姆输入
　　
　　　　

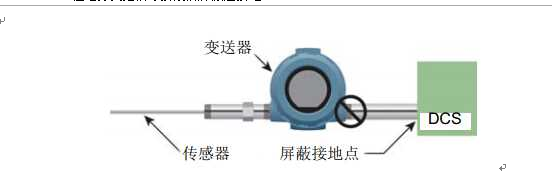

　　选项1 (不接地变送器外壳的推荐选项)
　　
　　1.把信号接线的屏蔽层连接到传感器接线的屏蔽层.
　　
　　2.仅在电源侧把屏蔽层接地.确保传感器的屏蔽层与周围的已接地装置电隔离
.
　3.　确保两个屏蔽层连接到一起,并且与变送器外壳电隔离.
　　
　　

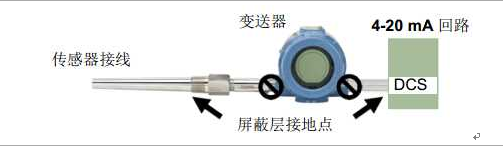

选项2 (接地变送器外壳的推荐选项):
　　
　　1.把传感器接线的屏蔽层连接到变送器外壳(仅适用于外壳接地的情况).
　　
　　2.确保传感器的屏蔽层与周围可能接地的装置电隔离.
　　
　　3.在电源侧把信号接线的屏蔽层接地.
.
　　

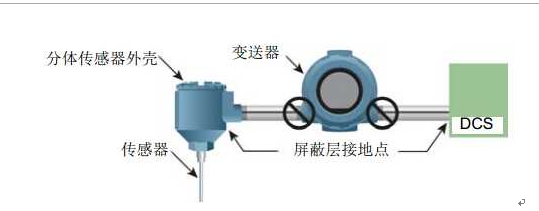

选项3:
　　
　　1.如有可能,在传感器处把传感器接线的屏蔽层接地.
　　
　　2.确保传感器接线和信号接线的屏蔽层与变送器外壳以及可能接地的其它装置 电隔离.
　　
　　3.在电源侧把信号接线的屏蔽层接地.
.
　　

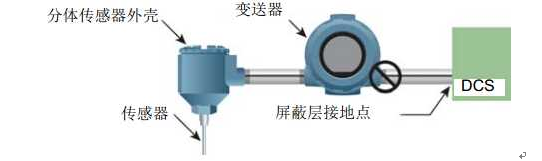

接地热电偶输入
　　
　　1.在传感器处把传感器接线的屏蔽层接地.
　　
　　2.确保传感器接线和信号接线的屏蔽层与变送器外壳以及可能接地的其它装置 电隔离.
　　
　　3.在电源侧把信号接线的屏蔽层接地.
接地热电偶输入
　　
　　1.在传感器处把传感器接线的屏蔽层接地.
　　
　　2.确保传感器接线和信号接线的屏蔽层与变送器外壳以及可能接地的其它装置 电隔离.
　　
　　3.在电源侧把信号接线的屏蔽层接地.
.
　　
进行回路测试
　　
　　回路测试的目的是验证变送器输出、回路完整性、以及安装在回路中的任何记录 仪或类似装置的运转.
　　
　　设备仪表板-设备第5和第6修订版,DD v1
　　
　　开始回路测试
　　
　　1.把外接电流表与变送器回路串联(使变送器的供电通过处于回路中某点的电流表).
　　
　　2.从Home页面选择 3 Service Tools (维修工具),5 Simulate (模拟),1 Perform Loop Test (进行回路测试).通讯器会显示回路测试菜单.
　　
　　3.选择变送器输出的适当电流(毫安)级别.在选择Analog Output (模拟输 出)部分,选择1 4mA,2 20mA,或者选择4 Other (其它),以便手动输入4至20毫安之间的值.选择Enter键以显示固定输出.选择OK (确定).
　　
　　4.在测试回路中,检查变送器的实际毫安输出是否与HART的毫安读数一致.若读数不相符,则需要对变送器的输出进行调校,否则电流表可能不正常.
　　
　　5.在完成测试之后,显示屏会返回到回路测试页面,并允许用户选择另一个输出值.选择5 End (结束)和Enter可结束回路测试.
　　
　　启动模拟报警
　　
　　1.从Home页面选择 3 Service Tools (维修工具),5 Simulate (模拟),1 Perform Loop Test (进行回路测试),3 Simulate Alarm (模拟报警).
　　
　　2.变送器会根据组态的报警参数和开关设置输出报警电流.
　　
