　　罗斯蒙特3051变送器出厂前由工厂校准.在安装后,建议立即对仪表和差压变送器进行零点调校,以消除由于安装位置或静压效应造成的误差.零点调校可使用现场通讯器或配 置按钮进行.
　　
　　使用AMS的说明请参阅罗斯蒙特3051的产品手册(00809-0100-5007).
　　
　　
　　
　　在进行零点调校时,应确保均压阀处于打开状态,并且所有接液支管充填到正确的液位.
　　
　　选择调校程序
　　
　　a.模拟零点调校-把模拟输出设置为4mA.
　　
　　.又称“重设范围”,它把范围下限值(LRV)设置为等于实测压力.
　　
　　.显示和数字HART输出保持不变.
　　
　　b.数字零点调校-重新校准传感器零点.
　　
　　.LRV不受影响.压力值将为零(在显示屏上和HART输出中).4mA点可能不为零.
　　
　　.这要求在工厂校准的零压力值在3% URL范围之内[0 + 3% x URL].
　　
　　例:
　　
　　URV = 62.5 Kpa
　　
　　施加的零压力值=+ 0.03*62.5 Kpa = + 1.875 Kpa (与工厂设置值比较),
　　
　　超出此范围的值会被变送器拒绝.
　　
　　使用现场通讯器调校
　　
　　1.连接现场通讯器,接线并通电.
　　
　　2.按照HART菜单所示进行所需的零点调校.

表1.零点调校快捷键
　　

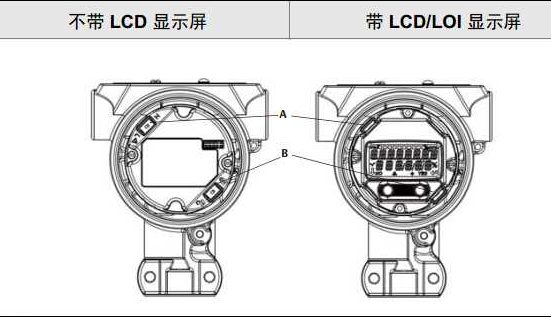

　　图1.外部配置按钮
　　
　　可通过以下步骤进行零点调校:
　　
　　通过LOI进行修正(选项M4)
　　
　　1.设置变送器压力.
　　
　　2.有关操作菜单,下图所示.
　　
利用数字零点(选项DZ)进行调校
　　
　　1.设置变送器压力.
　　
　　2.按住调零按钮两秒,以进行数字零点调校.

a.通过选择Rerange(重设量程)来进行模拟零点修正.
　　
　　b.通过选择Zero Trim(零点修正)来进行数字零点修正.
　　
　　利用模拟零点和量程(选项D4)进行调校
　　
　　1.设置变送器压力.
　　
　　2.按住调零按钮两秒,以进行模拟零点调校.
　　
