怎样正确使用2051变送器

　　2051变送器接线、接地并通电:
　　
　　　2051型电源端子对极性不敏感,这意味着连接到电源端子时电源线的电极性无关紧要.如果将对极性敏感的设备连接至网段,应遵循端子极性.当连接螺钉接线端子时,建议使用压接脚.
使用足够尺寸的铜线,以确保变送器供电端子之间的电压不低于9伏(直流).电源电压是可变的,尤其是在异常条件下,比如使用备用电池工作时.建议正常工作条件下的最低直流电压为12伏.建议使用A型屏蔽双绞线.
　　
　　1.要为变送器供电,将电源线连接到接线端子块标签所示的接线端.
　　

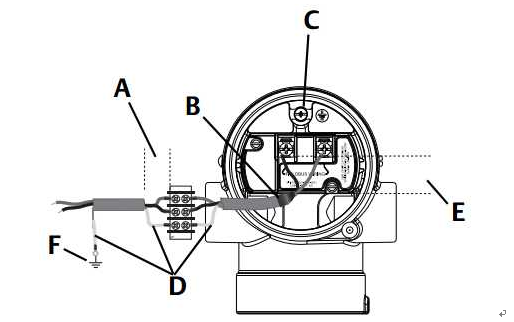

　　图1.接线端子

　　
A.使距离最小
　　
　　B.修剪屏蔽层并绝缘
　　
　　C.保护接地端子(请勿将变送器的电缆屏蔽层接地)
　　
　　D.绝缘屏蔽层
　　
　　E.使距离鼉小
　　
　　F.把屏蔽层连回电源地线
　　
　　注
　　
　　　
　　2.拧紧接线端子螺钉,以确保充分接触.无需附加电源.
　　
　　信号线接地
　电源
　　
　　变送器需要9至32伏(对于本质安全,为9至30伏:对于FISCO本质安 全,为9至17.5伏)的直流电源才能工作并提供完整功能.
　　
　　电源调节器
　　
　　现场总线段需要电源调节器来隔离电源滤,波器,并将该段与连接至同一电源 的其他段分开.
　
　　走线时不要把信号线与电源线一起布置在导线管中或开式电缆桥架上,或者布置在大型电气设备附近.电子部件外壳的外面和端子仓内提供有接地端接装置.当需要安装瞬变保护端子块或遵循当地法规要求时,应使用这些接地端接装置.
　　
　　1.卸下现场端子外壳护盖.
　　
　　2.按图1所示连接成对接线,并接地.
　　
　　a.将电缆屏蔽层调整为和实际所需一样长,使其在接触变送器外壳时互相绝缘.　　
　　注　　
　　请勿将变送器的电缆屏蔽层接地,如果电缆屏蔽层与变送器外壳接触,其可形成接地回路并影响通讯.
　　
　　b.连续将电缆屏蔽层连接至电源地线.
　　
　　c.将整个网段的电缆屏蔽层连接至接地良好的单一电源端.　　
　　注　　
　　接地不当是导致网段通讯不良的常见原因.
　　
　　3.重新盖好外壳护盖.建议把护盖拧紧到护盖与外壳之间没有缝隙的程度.
　　
　　4.应塞好并密封未用的导线管连接件.
　　
　　　　
　　接地
　　
　　现场总线网段的信号接线不能接地.将一条信号线接地会关断整段现场总线.
　　
　　屏蔽线接地
　　
　　要防止现场总线网段出现噪声,适用于屏蔽线的接地技术需要将单个接地点用于屏蔽线,以避免形成接地回路.将整个网段的电缆屏蔽层连接至接地良好的单一电源端.
　　
　　信号端接
　　
　　对于每一个现场总线网段,应在每个网段起点和末端各安装一个端接器.
　　
　　定位设备
　　
　　设备经常由不同的人员进行安装、组态和调试.“Locate Device (定位设备)”功能可帮助相关人员找到所需的设备.
　　
　　在设备的“Overview (总览)”屏幕上,单击“Locate Device (定位设备)”按钮.它将提供一种方法,允许用户显示”Find me (找到我)”消息或输入自定义消息,以在设备的LCD显示屏上显示.
　　
　　当用户退出“Locate Device (定位设备)”方法时,设备的LCD显示屏会自动返回至正常工作状态.　
　　
　　
