怎样正确使用罗斯蒙特2088变送器----接线和通电
　　第1步:设置跳线
　　
　　若未安装报警和安全跳线,则变送器会按缺省的报警条件(报警:高位,安全:关)正常工 作.
　　
　　1.若变送器己安装,则应固定好回路,并断开电源.
　　
　　2.卸下正对现场端子一侧的外壳盖.在易爆环境中,当电路带电时,不要卸下仪表护盖.
　　
　　3.重新设置跳线位置.应避免接触引线或接线端子.跳线位置以及开(ON)和关(OFF)的位 置请参考图2.
　　
　　4.重新装好变送器盖.变送器盖必须完全盖好,才能符合隔爆要求.
　　

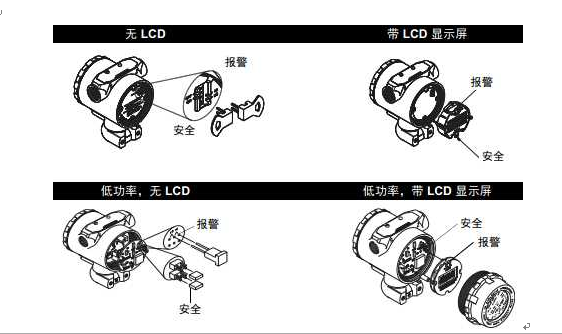

　　图1. 2088变送器的电子板

　　
第2步:接线并通电
　　
　　应通过以下步骤对变送器进行接线:
　　
　　1.卸下处于标记有FELD TERMINALS (现场接线端子)一侧的外壳盖.
　　
　　2.将正极引线连接到“PWR/COMM +”端子,将负极引线连接到“-”端子.
　　
　　3.确保正确接地.仪表电缆屏蔽层必须:
　　
　　•将修剪处封闭好,使其在接触变送器外壳时互相绝缘.
　　
　　•如果通过接线盒布线,必须使两个套管连接在一起.
　　
　　•电源端必须正确接地.
　　
　　
　　
　　除非2088的外壳正确接地,否则安装瞬变保护接线端子不能提供瞬变保护.
　　
　　注
　　
　　不要将带电的信号线与测试端子连接.电力可能损坏测试连接中的测试二极管.使用双绞线可获得最佳效果.在高EMI/RFI环境下,应使用屏蔽双绞线.应使用24 AWG以上的引线, 并且接线长度不能超过1500米(5000英尺).
　　
　　4.塞住并密封不用的导线管连接件.
　　
　　5.根据实际情况,可在安装接线时做一个滴水圈.滴水圈的布置应保证其底部低于导线管连接件和变送器外壳.
　　
　　6.装好外壳盖.
　　
　　图2和图3示出了为2088变送器供电并支持与现场手持通讯器通讯所需的接线连接件.
　　

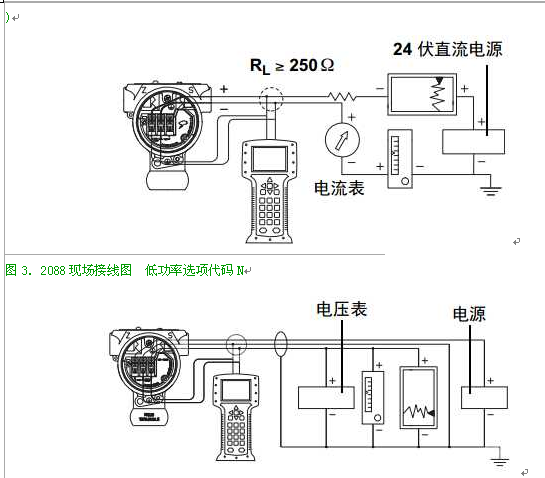

　　图2.工作台连接接线图 (4-20毫安变送器)
)
　　
图3. 2088现场接线图 低功率选项代码N
　　
电源
　　
　　直流电源(选项S: 10.5 - 42.4V和选项N: 6 - 14 V)应提供波动 小于2%的电力.总的电阻负载 等于信号线电阻、控制仪、显示 器以及相关部件的负载电阻之 和.若使用本质安全栅,则安全 栅的电阻必须计入其中.
　　

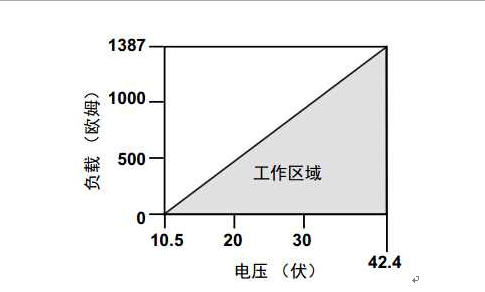

　　图4.回路最大电阻=43.5 * (电源电压-10.5)
)
　　
现场手持通讯器要求回路的最小电阻为250Ω以便于通讯. 推荐产品;电磁流量计,压力变送器,孔板流量计,玻璃管液位计,超声波流量计,涡街流量计,涡轮流量计,热电偶
