怎样安装3144p温度变送器-SBW2460温度变送器

　　应在电缆管线的高点安装变送器,防止湿气进入变送器的外壳
　　标准分体支架安装
　　
　　1.把连接头附接到热电偶套管上.
把热电偶套管安装到过程容器的壁上.安装并拧紧热电偶套管.进行泄漏检查.
　　
　　2.把传感器插入热电偶套管,并把传感器接到连接头上(接线图在连接头内).
　　
　　
　　3.把屏蔽电缆端头连接到连接头的端子上(在连接头内)和传感器接线端子上 (在变送器外壳内).
　　4.使用其中一个安装支架选件(B4支架,如下所示),把变送器安装到50毫 米(2英寸)管或板上.
　　
　　5.把电缆密封套安装到从连接头到变送器导线管入口的屏蔽电缆上.
　　
　　6.通过电缆入口把屏蔽电缆的端头插入到连接头/变送器中.连接并拧紧电缆 密封接头.
把屏蔽电缆从变送器另一侧的导线管入口接回到控制室.
　　
　　标准现场支架安装
　　
　　1.把传感器拧入热电偶套管中,或者直接拧到过程管道上(视安装要求而定).
　　
把热电偶套管安装到过程容器的壁上.安装并拧紧热电偶套管.进行泄漏检查.
　　
　　2.连接所有必要的联管节、联接器和延长管配件.使用经过认证的螺纹密封剂 (例如硅树脂或聚四氟乙烯带(根据要求而定))密封配件螺纹.
　　
　　3.把现场接线端头拉到外壳的端子侧.
　　4.核对所有密封要求.
　　
　　5.把变送器附接到热电偶套管/传感器组件上.使用经过认证的螺纹密封剂(例 如硅树脂或聚四氟乙烯带(根据要求而定))密封所有螺纹.
　　
　　6.把现场接线管安装到变送器导线管入口中(针对分体安装),并把导线接入 到变送器外壳中.
　　
　　7.把传感器引线接到变送器的传感器端子上(接线图在外壳盖中)装好并拧紧两个变送器盖.

　　　　
　　9.

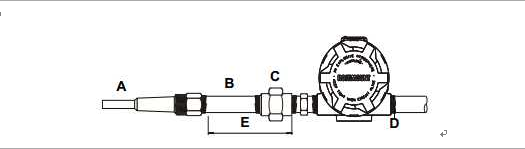

A.热电偶套管
　　
　　B.延长管(接嘴)
　　
　　C.联管节或联接器
　　
　　D.现场接线导线管(直流电源)
　　
　　E.延长配件长度
　　

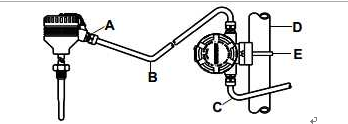

　　A.电缆密封套
　　
　　B.从传感器到变送器的屏蔽电缆
　　
　　C.从变送器到控制室的屏蔽电缆
　　
　　D.50毫米(2英寸)管
　　
　　E.B4安装支架
　　
　　接线和通电
　　

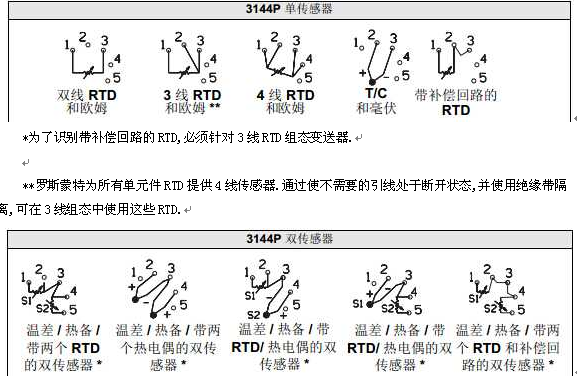

　　对变送器进行接线,接线图在接线端子盖内.参见下面的3144P单传感器
1.卸下接线端子盖.
　　
　　2.把正极电源线连接到“+”端子.
　　
　　3.把负极电源线连接到“-”端子.
　　
　　4.拧紧端子螺钉.
　　
　　5.重新装好并拧紧盖子.
　　
　　6.通电.
.
　　
　　*为了识别带补偿回路的RTD,必须针对3线RTD组态变送器.
　　
　　**罗斯蒙特为所有单元件RTD提供4线传感器.通过使不需要的引线处于断开状态,并使用绝缘带隔 离,可在3线组态中使用这些RTD.

　　
　　*罗斯蒙特为所有单元件RTD提供4线传感器.通过使不需要的引线处于断开状态,并使用绝缘带隔 离,可在3线组态中使用这些RTD.
　　
　　为变送器通电
　　
　　变送器需要外部电源才能工作.
　　
