罗斯蒙特2051/3051/3851变送器安装-罗斯蒙特变送器安装

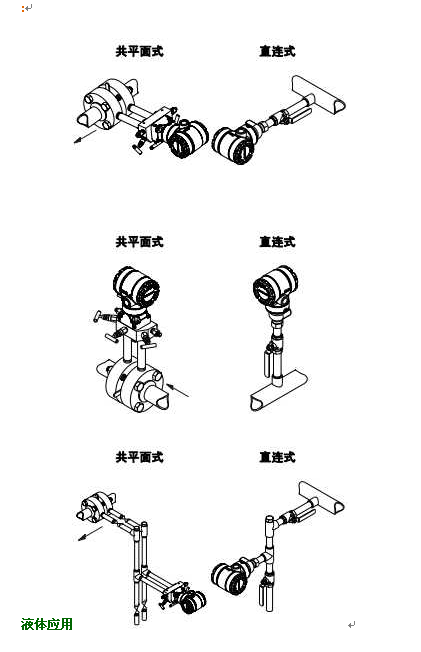

液体应用
1.将分流接头安装在管道的侧
.将分流接头安装在管道的侧

2.将变送器安装在分流接头的 恻面或底部.

3.安装变送器时应使排液/排气 阀向上.

气体应用

1.将分流接头安装在管道的顶部或恻面.

2.将变送器安装在分流接头的恻面或顶部.

蒸汽应用

1.将分流接头安装在管道的侧

2.将变送器安装在分流接头的 恻面或底部.

3.将引压管内充满冷却水..

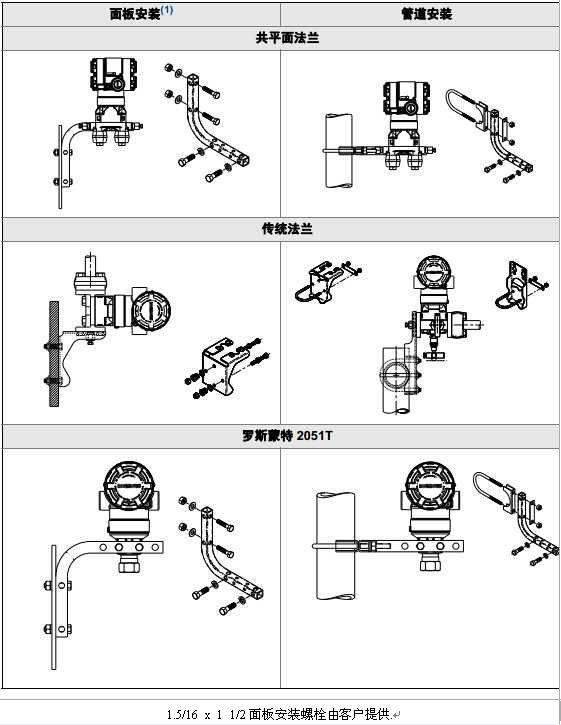

1.5/16 x 1 1/2面板安装螺栓由客户提供.
栓接注意事项
如果安装变送器时需要组装过程法兰、阀组或法兰接头,请按照以下组装指南 进行操作,确保变送器密封紧密,以实现最佳性能.必须使用随变送器附带的 螺栓或由艾默生作为备件销售的螺栓.下图3示出了正确组装变送器 所需的常用变送器组件以及螺栓长度.

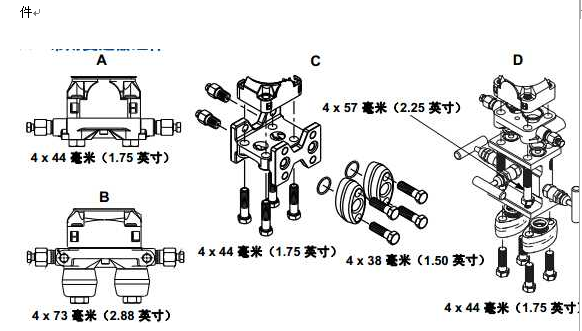

图3.常用变送器组件
1.5/16 x 1 1/2面板安装螺栓由客户提供.

栓接注意事项

如果安装变送器时需要组装过程法兰、阀组或法兰接头,请按照以下组装指南 进行操作,确保变送器密封紧密,以实现最佳性能.必须使用随变送器附带的 螺栓或由艾默生作为备件销售的螺栓.下图3示出了正确组装变送器 所需的常用变送器组件以及螺栓长度.

图3.常用变送器组件

A.带共平面法兰的变送器

B.带共平面法兰和可选法兰接头的变送器

C.带传统法兰和可选法兰接头的变送器

D.带共平面法兰和可选阀组与法兰接头的变送器

螺栓通常为碳钢或不锈钢材质.请对照下图表2查看螺栓顶部的标志来 确定螺栓材质.如果螺栓材质未在表2中示出,请联系当地的艾默生过程管理代表了解更多信息.

碳钢螺栓无需润滑,不锈钢螺栓本身即带有润滑涂层,以方便安装.但是,安装任何一种螺栓时都不能额外涂敷润滑剂.

请按照以下步骤安装螺栓:

1.用手指拧紧螺栓.

2.按交叉模式将螺栓拧至初始扭矩值.有关初始扭矩值的数值,请参阅表2.

3.按相同的交叉模式将螺栓拧至最终扭矩值.有关最终扭矩值的数值,请参 阅表 2.

4.在加压前请确认法兰螺栓伸出传感器模块螺栓孔.

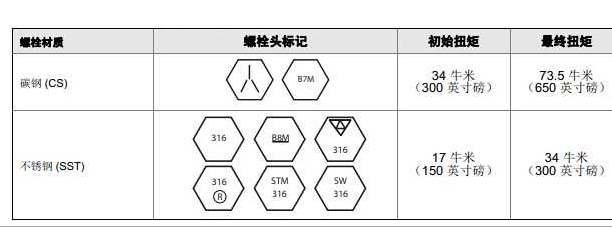

表2.法兰和法兰接头螺栓的扭矩值

警告

未能安装适当的法兰接头o型圈可能会造成过程泄漏,进而导致人员死亡或严重受伤.两 种法兰接头都带有各自独特的O型圈凹槽.请务必使用专用于特定法兰接头的O型圈, 如下所示.

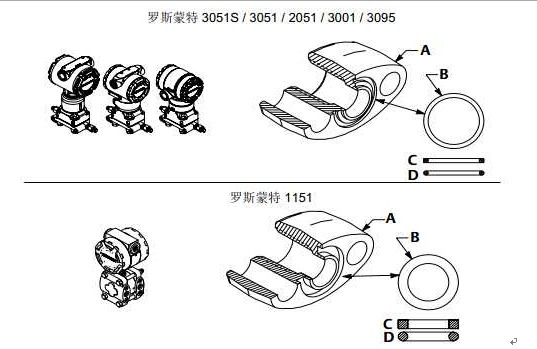

图4. O型圈位置

A.法兰接头

B.O型圈

C.聚四氟乙烯基

D.合成橡胶

注意:每次在拆卸法兰或接头时,应检查O型圈.如果有任何损坏的迹象(例如刻痕 或切口),请予以更换.若更换了O型圈,则在安装后应重新拧紧法兰螺栓和 定位螺钉,以补偿聚四氟乙烯O型圈的变形.

直连式表压变送器的低压恻(参考大气压力)位于外壳之后的变送器颈部.排 气通路在外壳和传感器之间绕变送器回旋360°.(请参阅图5.)

变送器在安装时应使排气通道保持通畅,无任何阻碍,包括但不仅限于油漆、 灰尘以及润滑剂,以便排出流体.

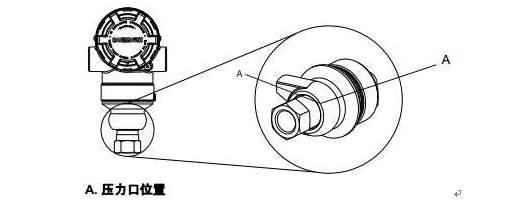

图5.直连式表压变送器的低压侧

关于罗斯蒙特2051/3051/3851调零点量程以及组态方法,我们会在后续的文章中为大家一一介绍,敬请持续关注本站内容更新.
　　
