罗斯蒙特2088变送器组态-罗斯蒙特变送器如何组态
　　注意:
　　
　　在调试过程中,应设定好所有变送器硬件调整值,以避免在安装后变送器的电子装置 暴露在工厂环境中.
　　
　　罗斯蒙特2088型可在安装前或安装后组态.在安装前,使用现场通讯器、AMS设备管理器 或就地操作员界面(LOI)在工作台上对变送器进行组态,能够确保所有变送器组件都处于 良好工作状态.应验证安全开关置于非锁定位置,以便进行组态.
　　
　　一、在工作台上进行组态
　　

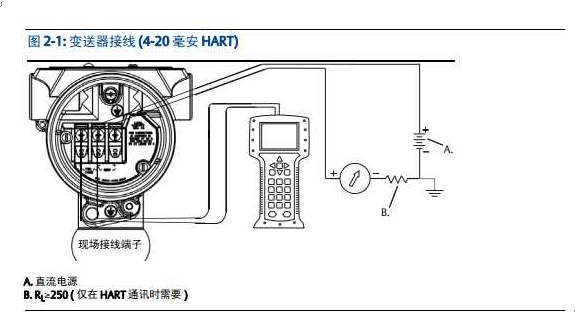

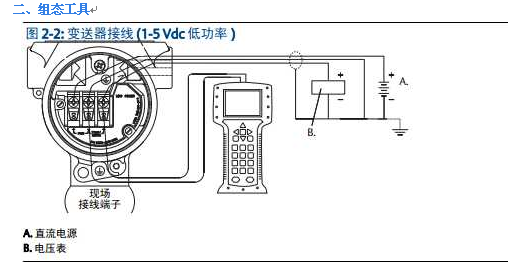

　　在工作台上进行组态所需的设备包括电源、现场通讯器、AMS设备管理器或LOI (选项 M4).应按图2-1所示连接好设备.为了确保成功进行HART通讯,在变送器和电源之间必须有至少250Q电阻.把现场通讯器的引线连接到接线端子排上标记为“COMM”的端子上,或者在1-5V组态中,按图2-1所示接线.现场通讯器连接到标记为VOUT/COMM的端子上.

.
　　
　　
　　二、组态工具
　　
1,使用现场通讯器进行组态
　　

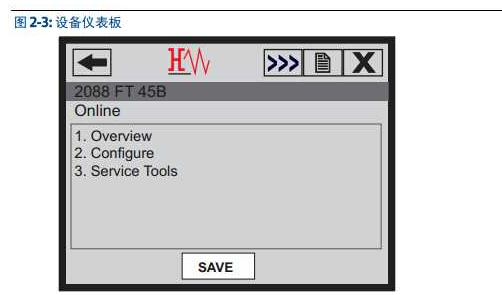

　　现场通讯器有两个界面可用:传统界面和仪表板界面.在本节中将以使用仪表板界面为例来 说明使用现场通讯器的所有步骤.图2-3示出了设备仪表板界面.
.
　　
2,使用AMS设备管理器进行组态
　　
　　使用AMS设备管理器时,需要加载此设备的最新设备描述信息(DD),才能使用全部组态能力.可在艾默生官网下载或向客服索要.
　　
　　3,使用就地操作员界面进行组态
　　

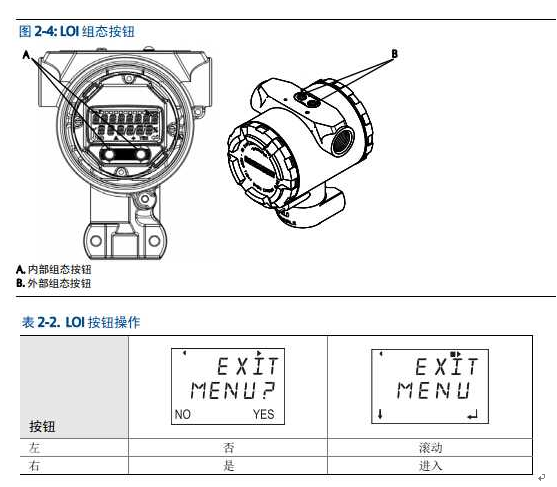

　　LOI需要在订购时指定选项代码M4.若想激活LOI,可以按任何一个组态按钮.组态按钮在 LCD显示屏上(必须卸下外壳盖才能操作),或者在变送器的顶部标牌下面.组态按钮的功 能请参阅表2-2,组态按钮的位置请参阅图2-4.在使用LOI进行组态时,有几个特性需要通过多个画面才能成功完成组态.输入的数据按各个画面保存:LOI每次会在LCD显示屏上以 闪烁方式显示“SAVED”,以指明保存数据.
.
　

三、把回路设置为手动模式
　　
　　每当发送或请求可能扰乱回路或改变变送器输出的数据时,应把过程应用回路设置为手动控制模式.现场通讯器、AMS设备管理器或LOI会在必要时提示把回路设置为手动模式.提示仅是一种提醒:确认这种提示不会把回路设置为手动模式.把回路设置为手动控制模式是一个单独的操作.
　　
　　四、验证组态
　　
　　在安装到工艺管线上之前,建议对各种组态参数进行验证.对于每种组态工具,有各种参数 的详细说明.应按照每种工具的相应步骤进行操作.
　　
　　1,使用现场通讯器验证组态
　　
　　在进行变送器安装之前,应查看表2-3中所列的组态参数.使用现场通讯器能够查看和组态 的组态参数的完整清单在附录C:现场通讯器菜单树和快捷键中列出.
　　
　　针对最新的DD的快捷键序列在表2-3中示出.若想了解旧版DD的快捷键序列,请与您当地 的艾默生过程管理代表联系.
　　
　　下图为罗斯蒙特2088型的设备仪表板快捷键序列,在HOME画面上输入所列的快捷键序列
列

　　
2,使用AMS设备管理器验证组态
　　
　　在设备上点击鼠标右键,并从菜单选择Configuration Properties(组态属性).转到用于查看变送器组态数据的选项卡.
　　
　　3,使用就地操作员界面验证组态
　　
　　按任何组态按钮以激活LOI.选择VIEW CONFIG (查看组态)可查看下列参数.使用组态按 钮可在菜单中跳转.在安装前应查看的参数有:
　　
　　■位号■第一变量
　　
　　■单位■范围值
　　
　　■转换函数■阻尼
　　
　　■报警和饱和水平
　　
　　4,验证过程变量组态,本节说明如何验证选择了正确的过程变量.
　　
　　使用现场通讯器验证过程变量
　　
　　在HOME页面上输入快捷键序列
　　
　　设备仪表板快捷键:3, 2, 1
　　
　　使用AMS设备管理器验证过程变量
　　
　　1.在设备上点击鼠标右键,并从菜单选择Overview(概览).
　　
　　2.点击All Variables(全部变量)按钮可显示第一、第二、第三和第四变量. 推荐产品;电磁流量计,压力变送器,孔板流量计,玻璃管液位计,超声波流量计,涡街流量计,涡轮流量计,热电偶
