罗斯蒙特644硬件安装
　　1、设置报警开关
　　在将设备投入使用之前应确定报警开关设置到所需的位置,以确保出现故障时能够执行正确的功能.
　　不带 LCD 显示屏
　　1)、把回路设置为手动模式(若适用)并断开电源.拆下外壳盖.

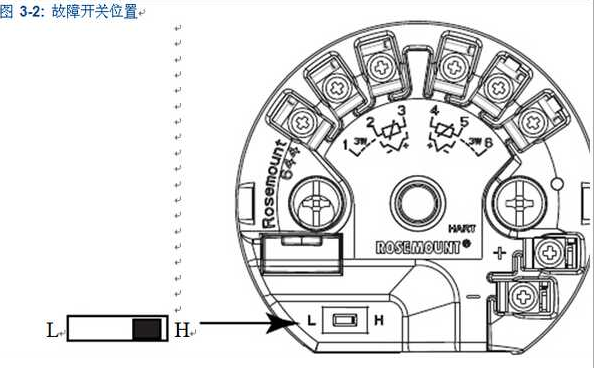

　　2)、将物理硬件报警开关设置到所需的位置. H 表示高, L 表示低.然后装上外壳盖.请参考下面的图 3-2 以了解报警开关的位置.
　　3)、通电,并把回路设置为自动控制模式.

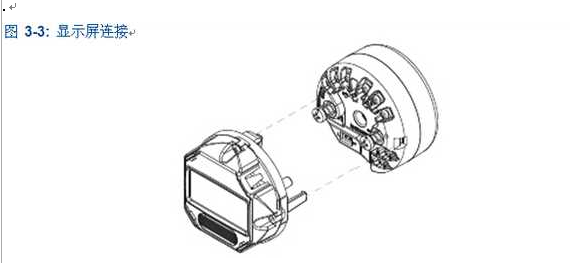

如果使用LCD显示屏或就地操作员界面,首先将显示屏从644设备顶部分离将其拆下,然后将开关设置到所需位置并装回显示屏,如图3-3 正确显示方位的显示屏连接.
如果使用LCD显示屏或就地操作员界面,首先将显示屏从644设备顶部分离将其拆下,然后将开关设置到所需位置并装回显示屏,如图3-3 正确显示方位的显示屏连接.
.

　2、安装变送器
　　
　　应在电缆管线的高点安装变送器,防止湿气进入变送器的外壳.
　　
　　644 头部安装型的安装
　　
　　1)、在直接安装在传感器组件上的接线盒或通用头上.
　　
　　2)、使用可选的安装夹安装到 DIN 导轨上.使用通用头与传感器组件分体安装.
　　
　　　　
　　644 导轨安装型直接安装到墙壁或 DIN 导轨上.
　　
　　3、安装设备:典型接线盒安装
　　
　　带 DIN 板式传感器的头部安装型变送器
　　
　　把热套管连接到管道或过程容器壁上.在加压之前,应安装并拧紧热套管.
　　
　　　　
　　把变送器组装到传感器上.将变送器安装螺钉推过传感器安装板.
　　
　　从传感器向变送器接线.检查变送器故障模式开关的位置.

　　把变送器 - 传感器组件置入接线盒中.把变送器安装螺钉拧入接线盒的安装孔中.将加长件的螺纹连接紧固到外壳,以将加长件装配到接线盒上.将整个组件插入到热套管并拧紧螺纹连接.
　　
　　如果电源线使用电缆密封套,将电缆密封套正确连接到外壳导管入口.
　　
　　通过导管入口把屏蔽电缆的端头插入到接线盒中.
　　
　　把屏蔽电源线连接到变送器供电端子上.避免与传感器引线和传感器连接件接触.连接并拧紧电缆密封套.
　　
　　安装并拧紧接线盒盖.壳盖必须完全盖好,以满足隔爆要求.
.

4、典型通用接线盒安装:带螺纹式传感器的头部安装型变送器
　　
　　1)、把必要的加长接嘴和适配器连接到热套管上.使用硅胶带密封接嘴和适配器螺纹.把热套管连接到管道或过程容器壁上.在加压之前,应安装并拧紧热套管.
　　
　　2)、把传感器引线穿入通用安装头和变送器.把变送器安装螺钉拧入通用安装头的安装孔中,从而把变送器安装到通用头中.
　　
　　3)、把传感器拧入热套管中.如果出于恶劣环境的考虑或为了满足规范要求,可安装排放密封件.
　　
　　4)、确认变送器故障模式开关处于所需位置.
　　
　　5)、把现场引线通过导管穿入通用头中.从传感器和电源导线向变送器接线.必须与其它端子接触.
　　
　　6)、使用螺纹密封剂密封适配器螺纹.安装并拧紧通用头盖.壳盖必须完全盖好,以满足隔爆要求.
　　

　　
　　5、导轨安装型变送器和传感器
　　
　　1)、把变送器固定到适当的导轨或面板上.把传感器安装到接线盒上,并把整个组件安装到热套管上.

　　
　　2)、把热套管连接到管道或过程容器壁上.在加压前,按照工厂标准安装并拧紧热套管.
　　
　　3)、拧紧接线盒盖.壳盖必须完全盖好,以满足隔爆要求.把传感器引线从传感器组件连接到变送器上.

　　
　　4)、在接线盒与传感器接线端子之前连接足够长的传感器引线.
　　
　　5)、从传感器向变送器接线.检查变送器故障模式开关的状态.

　　

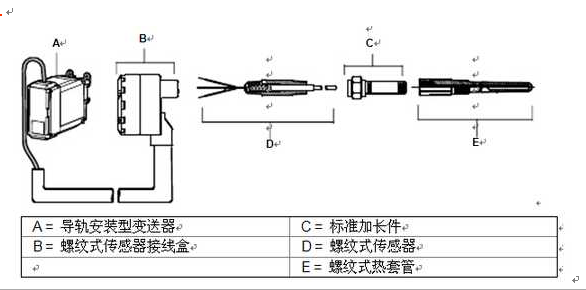

　　　　6、带螺纹式传感器的导轨安装型变送器
　　
　　1)、把变送器固定到适当的导轨或面板上.
　　
　　2)、把传感器拧入热套管中.如果出于恶劣环境的考虑或为了满足规范要求,可安装排放密封件.把热套管连接到管道或过程容器壁上.在加压之前,应安装并拧紧热套管.
　　
　　3)、把接线盒拧到传感器上.连接必要的加长接嘴和适配器.使用螺纹密封剂密封接嘴和适配器螺纹.
　　
　　4)、把传感器引线连接到接线盒的端子上.设置变送器故障模式开关.

　　
　　5)、把附加的传感器引线从接线盒连接到变送器上.
　　
　　
　　6)、从传感器向变送器接线.连接并拧紧接线盒盖.壳盖必须完全盖好,以满足隔爆要求.
　　
　7、多通道型的安装
　　

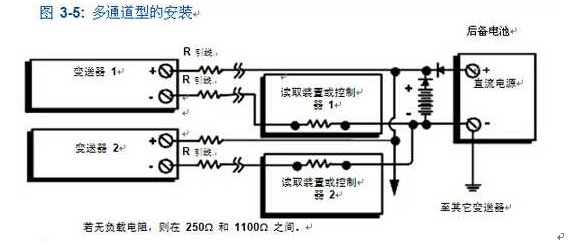

　　在 HART 安装中,可以把多个变送器与一个主电源连接,如图 3-5 所示.在此情况中,系统只能在负极电源端子处接地.在多个变送器共享同一个电源并且变送器失电会导致运转问题的多通道安装组态中,应考虑使用不间断电源或后备电池.图 3-5 中所示的二极管能够防止后备电池的不必要充电或放电.
.

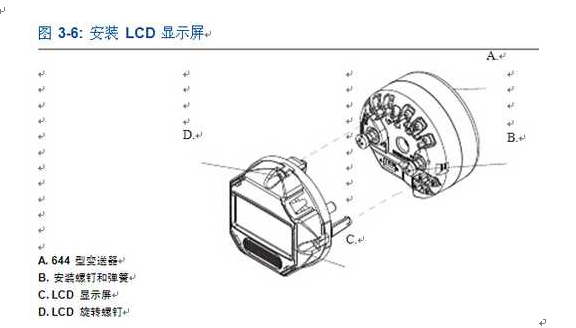

8、LCD 显示屏安装
　　
　　LCD 显示屏提供就地变送器输出指示信息以及管理变送器操作的缩写诊断信息.对于随购有LCD 显示屏的变送器,在发货时,仪表将安装到变送器上.可以执行仪表售后安装.售后安装需要仪表套件 (部件号 00644-7630-0011),该套件包括:LCD 显示屏组件 ( 包括 LCD 显示屏、仪表隔圈和 2 个螺钉)、安装有 O 形圈的仪表盖.
.

罗斯蒙特644安装注意事项
　　
　　测量精度取决于变送器是否正确安装.将变送器安装在靠近过程管线的位置,并使用最小的导线以获得最佳精度.应考虑便于操作、确保人身安全、便于现场校准以及适当的变送器环境要求.变送器的安装方式应能最大限度地减少振动、冲击和温度波动.
　　
