涡街流量计的维护使用常识
　涡街流量计注意事项

涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计,因此,对现场管道安装条件应充分重视,严格遵照使用说明书执行.
　　涡街流量计可安装在室内或室外.如果安装在地井里,为防止被水淹没,应选用涎水型传感器.传感器在管道上可以水平、垂直或倾斜安装,但测量液体和气体时为防止气泡和液滴的干扰,要注意安装位置.

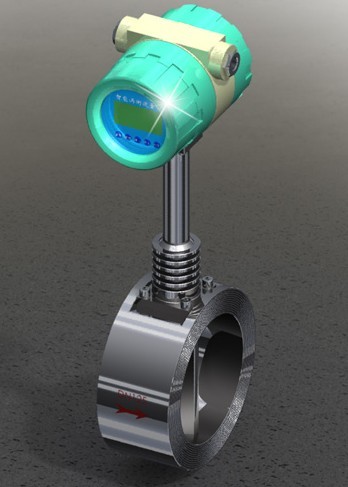

江苏中能仪表科技有限公司特供的智能涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质.其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响.无可动机械零件,因此可靠性高,维护量小.仪表参数能长期稳定.涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作.有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器测试仪器的种类

1、 日常维护
a 仅需对仪表作周期性直观检查,检查仪表周围环境,扫除尘垢,确保不进水和其他物质,检查接线是否良好,检查涡街流量计仪表附近有否新装强电磁场设备或有新装电线横跨仪表.
b 若是测量介质容易沾污电极或在测量管壁内沉淀、结垢、应定期作清垢、清洗.
2、转换器检查.
如判定是转换器故障,经检查外部原因没问题的情况下,请与公司联系,公司一般会采取更换线路板的方式解决.
 3、 故障查找
流量计开始投运或正常投运一段时间后发现仪表工作不正常,应首先检查流量计外部情况,如电源是否良好、管道是否泄露或处于非满管状态、管道内是否有气泡、信号电缆是否损坏、转换器输出信号(即后位仪表输入回路)是否开路.切记盲目拆修流量计.
涡街流量计是在流体中安放一个非流线型旋涡发生体,使流体在发生体两侧交替地分离,释放出两串规则地交错排列的旋涡,且在一定范围内旋涡分离频率与流量成正比的流量计.在现场中的应用
　　涡街流量计在现场中的应用
　　涡街流量计适用的流体比较广泛,但不适用于低雷诺数(ReD≤2×104)流体.因为在低雷诺数时,斯特劳哈尔数随着雷诺数而变,仪表线性度变差.同时,含固体微粒的流体对旋涡发生体的冲刷会产生噪声,其含有的短纤维若缠绕在旋涡发生体上将改变仪表系数.
　　涡街流量计在混相流体中的应用如下:
　　①可用于含分散、均匀的微小气泡,但容积含气率应小于7%～10%的气、液两相流,若容积含气率超出2%就应对仪表系数进行修正.
　　②可用于含分散、均匀的固体微粒,含量不大于2%的气固、液固两相流.
　　③可用于互不溶解的液液(如油和水)两组分流等.
　　脉动流和旋转流会对涡街流量计产生严重影响.如果脉动频率与涡街频率频带合拍可能引起谐振,破坏正常工作和设备,使涡街信号产生“锁定(Lock-in)”现象,这时信号会固定于某一频率.“锁定”与脉动幅值、旋涡发生体形状及堵塞比等有关.
　　涡街流量计的精确度对于液体大致在±0.5%R～±2%R之间,对于气体在±l%R～±2%R之间,重复性一般为 0.2%～0.5%.由于涡街流量计的仪表系数较低,频率分辨率低,口径愈大精度愈低,故仪表口径不宜过大(DN300以下).
　　范围度宽是涡街流量计的特点,但重要的一点是量程下限的流量数值.一般液体平均流速下限为0.5m/s,气体为4～5m/s.ZN涡街流量计的正常流量最好在正常测量范围的1/2～2/3处.
　　智能涡街流量计的最大优点是仪表系数不受测量介质物性的影响,可以由一种典型介质推广到其他介质上.但由于液、气的流速范围差别很大,导致频率范围亦差别很大.处理涡街信号的放大器电路中,滤波器的通带不同,电路参数亦不同,因此,同一电路参数不能用于测量不同介质.
　　另外,气体和液体的密度差别很大,而旋涡分离时产生的信号强度与密度成正比,因此信号强度差别亦很大.液、气放大器电路的增益、触发灵敏度等皆不相同,压电电荷差别大,电荷放大器的参数也不相同.即使同为气体(或液体、蒸汽),随着介质压力、温度、密度不同,使用的流量范围不同,信号强度亦 不同,电路参数同样要改变.因此,一台涡街流量计不经硬件或软件修改,改变使用介质或改变仪表口径是不可行的.
