超声波流量计的安装现场和要求

差式超声波流量计是当今世界上具竞争力的流量测量手段,其测量线精度高于1.0%.由于工业现场特别是管路周围环境的多样性,因此,怎样根据特定的环境安装调试超声波流量计,就成了超声波流量测量领域的一个重要课题,本规程详解了超声波流量计的安装细节,从而进一步完整体现了超声波流量计的精度.可靠性和稳定性的优势,大大降低日后的维护工作甚至免维护.

安装规程细解
(一)详细了解现场情况

超声波流量计在安装之前应了解现场情况,包括;
1．安装传感器处距主机距离为多少;
2．管道材质.管壁厚度及管径;
3．管道年限;
4．流体类型.是否含有杂质.气泡以及是否满管;
5．流体温度;
6．安装现场是否有干扰源(如变频.强磁场等);
7．主机安放处四季温度;
8．使用的电源电压是否稳定;
9．是否需要远传信号及种类;
根据以上提供的现场情况,厂家可针对现场情况进行配置,必要情况下也可特制机型.
(二)选择安装位置

选择安装管段对测试精度影响很大,所选管段应避开干扰和涡流这两种对测量精度影响较大的情况,一般选择管段应满足下列条件;
1.避免在水泵.大功率电台.变频,即有强磁场和震动干扰处安装机器;
2.选择管材应均匀致密,易于超声波传输的管段;
3.要有足够长的直管段,安装点上游直管段必须要大于10D(注;D=直径),下游要大于5D;
4.安装点上游距水泵应有30D距离;
5.流体应充满管道;
6.管道周围要有足够的空间便于现场人员操作,地下管道需做测试井,测试井如下;

(三)确定探头安装方式

超声波流量计一般有两种探头安装方式,即Z法和V法.但是,当D < 200mm而现场情况为下列条件之一者,也可采用Z法安装;
1.当被测量流体浊度高,用V法测量收不到信号或信号很弱时;
2.当管道内壁有衬里时;
3.当管道使用年限太长且内壁结垢严重时;
对于管道条件较好者,即使D稍大于200mm,为了提高测量精度,也可采用V法安装.

(四)求得安装距离,确定探头位置
1.将管道参数输入仪表,选择探头安装方式,得出安装距离;
2.在水平管道上,一般应选择管道的中部,避开顶部和底部(顶部可能含有气泡.底部可能有沉淀);
3.V法安装;先确定一个点,按安装距离在水平位置量出另一个点.
Z法安装;先确定一个点,按安装距离在水平位置量出另一个点,然后测出此点在管道另一侧的对称点.(五)管道表面处理
确定探头位置之后,在两安装点±100mm范围内,使用角磨砂轮机.锉.砂纸等工具将管道打磨至光亮平滑无蚀坑.
要求;光泽均匀,无起伏不平,手感光滑圆润.需要特别注意,打磨点要求与原管道有同样的弧度,切忌将安装点打磨成平面,用酒精或汽油等将此范围擦净,以利于探头粘接.
(六)探头与仪表接线
(七)微调探头位置

接完线后把探头内部用硅胶注满,放置半小时,然后用硅胶和卡具把探头固定到打磨好的管道上(注意探头方向,引线端向外),然后观察仪表的信号强度.良度与传输时间比,如发现不好,则细微调整探头位置,直到仪表的信号达到规定的范围之内;

(信号强度;一般应大于6.5,少数可根据现场具体情况另定.)
(信号良度;低峰值一般为7～14,高峰值一般为25～80.)
(传输时间比;在100±4范围之内,此值必须稳定.)

(八)固定探头
仪表信号调整好以后,用所配卡具将探头固定好,注意不要使钢丝绳倾斜,以免拉动探头,使探头移位,再用硅胶将探头与管道接触的四周封住.此胶凝固大约需一天时间,在未干之前必须注意探头防水.(信号线的外屏蔽线必须可靠接地).
公司推荐：电磁流量计,压力变送器,孔板流量计.涡街流量计,涡轮流量计,热电偶.一体化温度变送器

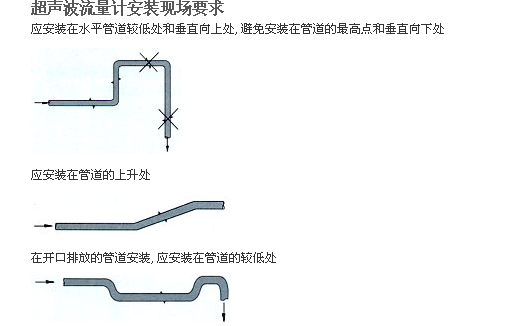

超声波流量计安装现场要求
应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处

应安装在管道的上升处

在开口排放的管道安装,应安装在管道的较低处

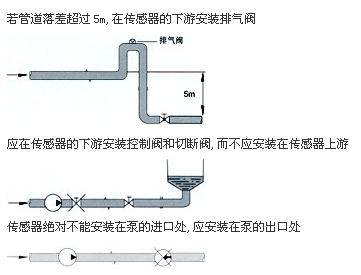

若管道落差超过5m,在传感器的下游安装排气阀

应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游

传感器绝对不能安装在泵的进口处,应安装在泵的出口处

超声波流量计安装现场要求
应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处

应安装在管道的上升处

在开口排放的管道安装,应安装在管道的较低处

若管道落差超过5m,在传感器的下游安装排气阀

应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游

传感器绝对不能安装在泵的进口处,应安装在泵的出口处
