3051变送器和阀组的安装步骤
罗斯蒙特305型一体化阀组直接安装到变送器上,并有两种设计:传统式和共平面式.

可使用目前市场上销售的安装适配器把传统式305一体化阀组安装到大多数一次元件上.罗斯蒙特306—体化阀组与罗斯蒙特3051T直通式变送器结合使用,可提供最高690 bar (10000 psi)的截断泄放阀功能.罗斯蒙特304有两种基本型式:传统式(法兰x法兰和法兰x管)和对夹式.304传统式阀组有2阀、3阀和5阀组态.304对夹式阀组有3阀和5阀组态.

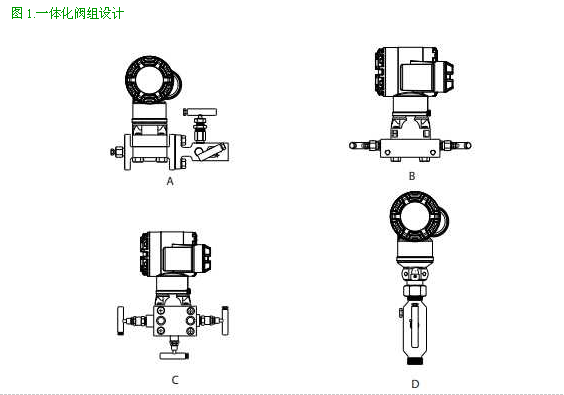

图1.一体化阀组设计

A.3051C和304常规式

B.3051C和305一体化共平面式

C.3051C和305一体化传统式

D.3051T和306直通式

罗斯蒙特305一体化阀组的安装步骤

将305一体化阀组安装到3051无线压力变送器:

1. 检查PTFE传感器模块O形圈.如果O形圈未损坏,建议重新利用.如果O形圈损坏(例如如果有裂纹或切口),应把其更换为新O形圈.

重要提示

如果更换O形圈,在拆卸损坏的O形圈时,注意不要划伤或损坏O形圈的凹槽或隔膜的表面.

2.在传感器模块上安装一体化阀组.使用四个2.25英寸阀组螺栓进行定位.用手拧紧螺栓,逐步把螺栓拧紧到最终扭矩值.在完全拧紧时,螺栓应穿入模块外壳的顶部.
3.

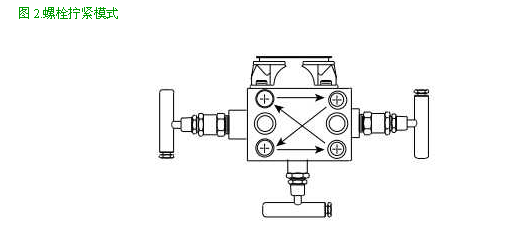

图2.螺栓拧紧模式

3.如果更换了PTFE传感器模块O形圈,那么在安装后应重新拧紧法兰螺栓,以补偿O形圈的冷变形.

4.应根据实际情况,使用随变送器提供的1.75英寸法兰螺栓把法兰适配器安装到阀组的过程端.

注

在安装后,必须在变送器/阀组组件上进行零点调整,以消除安装影响.

罗斯蒙特304常规式阀组的安装步骤

将304常规式阀组安装到3051无线变送器:

1.把常规式阀组与变送器法兰对正.使用四个阀组螺栓进行定位.

2.用手抒紧螺栓,然后按交叉模式逐渐把螺栓抒紧到最终扭矩值.完整的螺栓安装说明和扭矩值请参阅第37页上的“法兰螺栓”.在完全拧紧时,螺栓应穿入传感器模块外 壳的顶部.

3.应根据实际情况,使用随变送器提供的1.75英寸法兰螺栓把法兰适配器安装到阀组的过程端.

罗斯蒙特306一体化阀组的安装步骤

306型阀组仅与3051T无线直通式变送器结合使用.

在将306型阀组装配到3051T无线直通式变送器时,应涂抹螺纹密封剂.

1.把变送器放入夹具中.

2.在阀组的螺纹仪表端涂适当的螺纹胶或缠螺纹胶带.

3.在开始组装前,应计数阀组上的螺纹总数.

4.首先用手把阀组拧入变送器的过程连接件.

注如果使用螺纹胶带,在开始阀组的组装时,应确保螺纹胶带不发生剥离.

5.用扳手把阀组抒紧到过程连接件中.(注:最小扭矩值为425 in-lbs)

6.数一下仍露出的螺纹数目.(注:至少应有3圈螺纹结合)

7.从螺纹总数减去露出的螺纹数目,以计算结合的螺纹圈数.继续拧紧,直到至少有3圈螺纹结合.

8.对于截断泄放阀组,应检查泄放孔螺钉是否已安装和拧紧.对于两阀阀组,应检查通气孔塞是否已安装并拧紧.

9.按照变送器的最高压力范围对组件进行泄漏检查.
