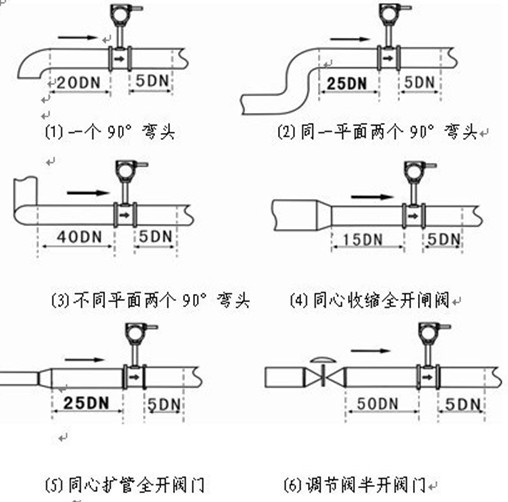

一、电磁流量计在管道上的安装  在工艺管道上选择传感器的安装地点时,应注意： (1)传感器内流体的流动方向必须与传感器上流动方向一致; (2)传感器应选取管内流体脉动较小的位置作为测量点.一般情况下,离泵、阀门等较远的地方,仪表指示比较平稳,波动较少; (3)必须保证传感器测量管内在所有时间始终充满被测流体,传感器不能在不满管和有可能出现空管情况下工作; (4)对于聚四氟乙烯衬里的传感器,应避免安装在负压管道和有可能产生瞬间负压的地方; (5)测量双相流体时,应选择不易引起相分离的地方; (6)要避免容易产生液体电导率不均匀的场所,如添加液的电导率与基液不同,加液点最好设在传感器下游.  二、直管段长度要求    根据经典理论,传感器测量管内流速分布为轴对称时,电磁流量计的测量准确度不受流速分布的影响.    工艺管道中的弯管、阀门等都会引起流动畸变、二次流或漩涡,破坏了原有充分发展的流速分布状况.要让流体恢复其轴对称的流速分布,需要相当长度直管段,或在流量传感器前安置流动调整器. 小口径传感器和有些中口径传感器从电极中心到测量管进口端距离(L)已相当于几倍直径(D)长的直管段,这样即使传感器进口端前的流体流动是非轴对称流,测量也不会受什么影响.但是,随着仪表口径的增大及传感器结构的改进,L/D值愈来愈小,传感器测量管本身组成的直管段已不足以使非轴对称流“对称化".所以,电磁流量传感器有上游置直管段的要求. 各标准或检定规程所提出的上下游直管长度亦不一致,汇总如表6－1.大部分均比通常仪表制造厂提出的要求高,这是为了保证达到0.5级精度等级仪表的要求.  直管段长度要求扰流件名称 标准或检定规程号 GB/T18660 GB/T18659 JIS B 7554 ZBN 12007 JJG 198 上游 弯管、T形管、全开闸阀、渐扩管 10D或制造厂规定 10D 5D 5D 10D 渐缩管 可视作直管 其他各种阀 10D 下游 各类 未提要求 5D 未提要求 2D 2D 国家标准GB/T18660是使用电磁流量计的标准,该标准认为对任何类型流动扰动至少应有10D的直管,精度才能保证不超过1％.GB/T18659和JJG198是为评定电磁流量计性能提出的文件.JIS B 7554是日本工业规格电磁流量计标准.表6－1所列JJG 198 的直管段长度是为精度0.5级及以上的仪表而设定的   推荐产品:电磁流量计,压力变送器,孔板流量计,V锥型流量计,超声波流量计,涡街流量计,涡轮流量计,热电偶.
