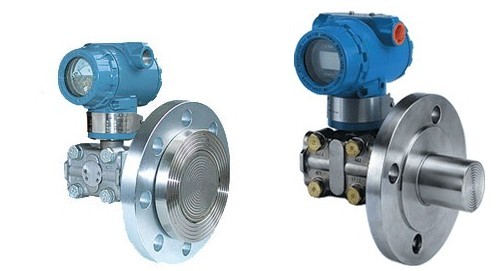

ZN3851LT型法兰式液位变送器可对各种容器进行液位、密度的精度测量,有平法兰和插入式法兰两种,适用于高粘度介质或悬浮液体测量。
ZN3851LT型法兰式液位变送器的安装法兰标准按ANSI,法兰有3"和4"规格,法兰等级为150LB(2.5MPa)及300LB(5.0MPa),法兰安装尺寸见下图表。如用户采用GB9116-88标准,则DN=80、100、PN=2MPa请注明。
因隔离膜片很薄,是耐腐蚀的薄弱环节,故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等,可适用于不同情况的防腐要求,可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。
用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。
ZN3851LT型法兰式液位变送器的安装法兰标准按ANSI,法兰有3〃和4〃规格,法兰等级分为150LB(2.5MPa)及300LB
(5.0MPa),法兰安装尺寸见下图表。如用户采用GB9116-88标准,则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明,时以3〃150LB安装法兰及接液膜片材料31供货。
ZN3851LT型法兰式液位变送器外型尺寸图
法兰尺寸 |
螺栓孔 |
|||||||
尺寸 |
规格 |
直径 |
A |
B |
C |
数目n |
直径d |
分布直径d1 |
3" |
1501b |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
4" |
1501b |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
3" |
3001b |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
4" |
3001b |
254 |
38 |
89 |
157 |
8 |
22 |
200 |
测量范围
差压:0-6.2-690KPa
静压:2.5MPa
型号命名方式
ZN3851LT |
法兰式液位变送器(最大工作压力2.5MPa) |
||||||||||||||||
|
4 |
0-4~40KPa |
|||||||||||||||
5 |
0-40~250KPa |
||||||||||||||||
6 |
0-0.16~1.0MPa |
||||||||||||||||
|
代码 |
输出 |
|||||||||||||||
N |
普通模拟型:(输出:4~20mA) |
||||||||||||||||
G |
常规智能型:(输出:4~20mA) |
||||||||||||||||
S |
标准智能型:(输出:4~20mA带HART总线协议) |
||||||||||||||||
Z |
数字化智能型:(输出:4~20mA全数字化传感器,自带通讯键盘) |
||||||||||||||||
|
代码 |
公称直径尺寸(mm) |
插入筒长度(mm) |
高压侧隔膜片材料 |
|||||||||||||
A0 |
80 |
平 |
316LSST |
||||||||||||||
A2 |
80 |
50 |
316LSST |
||||||||||||||
A4 |
80 |
100 |
316LSST |
||||||||||||||
A6 |
80 |
150 |
316LSST |
||||||||||||||
B0 |
100 |
平 |
316LSST |
||||||||||||||
B2 |
100 |
50 |
316LSST |
||||||||||||||
B4 |
100 |
100 |
316LSST |
||||||||||||||
B6 |
100 |
150 |
316LSST |
||||||||||||||
C0 |
80 |
平 |
哈氏C-276 |
||||||||||||||
C2 |
80 |
50 |
哈氏C-276 |
||||||||||||||
C4 |
80 |
100 |
哈氏C-276 |
||||||||||||||
C6 |
80 |
150 |
哈氏C-276 |
||||||||||||||
D0 |
100 |
平 |
哈氏C-276 |
||||||||||||||
D2 |
100 |
50 |
哈氏C-276 |
||||||||||||||
D4 |
100 |
100 |
哈氏C-276 |
||||||||||||||
D6 |
100 |
150 |
哈氏C-276 |
||||||||||||||
E0 |
80 |
平 |
钽 |
||||||||||||||
F0 |
100 |
平 |
钽 |
||||||||||||||
|
代码 |
安装法兰 |
|
||||||||||||||
A |
3〞150lb |
碳钢镀锌 |
|||||||||||||||
B |
4〞150lb |
||||||||||||||||
C |
3〞300lb |
||||||||||||||||
D |
4〞300lb |
||||||||||||||||
|
代码 |
结 构 材 料 |
|||||||||||||||
法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
||||||||||||||
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|||||||||||||
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
||||||||||||||
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
||||||||||||||
25 |
316不锈钢 |
316不锈钢 |
钽 |
||||||||||||||
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||||||||||||
35 |
哈氏合金C |
哈氏合金C |
钽 |
||||||||||||||
|
代码 |
选项 |
|||||||||||||||
M1 |
0-100%线性指示表 |
||||||||||||||||
M2 |
LED数字显示表 |
||||||||||||||||
M3 |
LCD显示器 |
||||||||||||||||
C0 |
1/2-14NPT锥管内螺纹接头 |
||||||||||||||||
C1 |
1/2-14NPT引压接头后部焊接引压管Ф14 |
||||||||||||||||
C2 |
丁字形螺纹接头M20×1.5 |
||||||||||||||||
d |
隔爆型dⅡBT4 |
||||||||||||||||
i |
本安型iaⅡCT6 |
ZN3851LT型法兰式液位变送器定货须知
1)变送器型号可根据选型规格表按需要确定;
2)选型规格表中的数字、符号必须填写清楚、准确无误;
3)如有正负迁移,必须注明迁移量数值;
4)选购远传变送器时,还应根据不同远传法兰选型表按需确定;
5)差压变送器如需配三阀组,需另行注明;
6)无特殊注明,出厂时灌充液为硅油;
7) 如果远传变送器要在真空场合和高温场合下使用,订货时要特殊标明;
8)接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
